Πώς να δοκιμάσετε καλώδια οπτικών ινών από OTDR

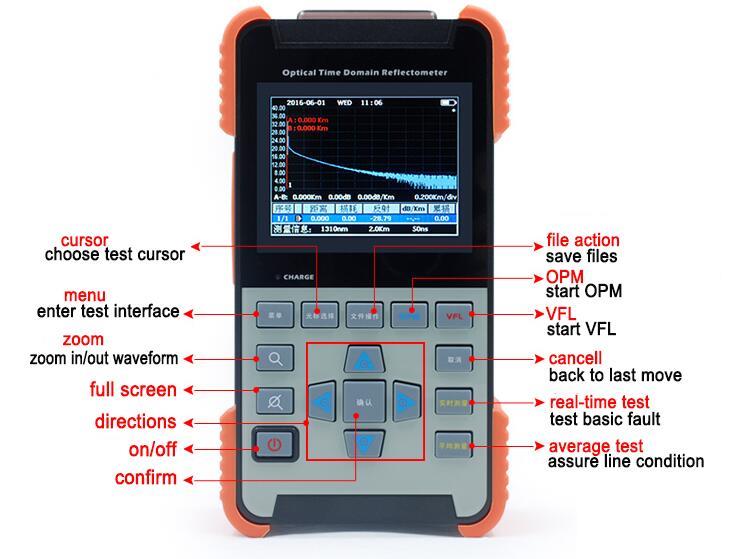

Το OTDR, το πλήρες όνομα του οποίου είναι το οπτικό όργανο ανακλασμέτρου, είναι μία από τις πιο δημοφιλείς μεθόδους δοκιμής της απώλειας φωτός στο εργοστάσιο καλωδίων. Στις περισσότερες περιπτώσεις, δείχνει επίσης ένα όργανο δοκιμής οπτικών ινών για να χαρακτηρίσει τις οπτικές ίνες. Τα OTDR χρησιμοποιούνται πάντοτε σε καλώδια OSP για την επαλήθευση της απώλειας συναρμογής ή τον εντοπισμό ζημιών στα καλώδια οπτικών ινών. Λόγω της μείωσης της τιμής OTDR τα τελευταία χρόνια, εφαρμόζεται όλο και περισσότερο από τους τεχνικούς για τη διαδικασία εγκατάστασης του συστήματος.
Το OTDR χρησιμοποιεί οπίσθιο φως της ίνας για να υπονοήσει την απώλεια, η οποία είναι μια έμμεση μέτρηση της ίνας. Το OTDR λειτουργεί αποστέλλοντας έναν παλμό φωτεινής πηγής λέιζερ υψηλής ισχύος κάτω από την ίνα και αναζητώντας σήματα επιστροφής από οπίσθιο φως στην ίδια την ίνα ή σε ανακλώμενο φως από συνδέσεις ή διασύνδεση ματίσματος. Ο έλεγχος OTDR απαιτεί ένα καλώδιο εκτόξευσης για να εγκατασταθεί το όργανο μετά από ανακλάσεις από τον υψηλό τροφοδοτούμενο παλμό δοκιμής που υπερφορτώνει το όργανο. Τα OTDRs μπορούν είτε να χρησιμοποιούν ένα καλώδιο εκτόξευσης είτε ένα καλώδιο εκτόξευσης με ένα καλώδιο λήψης, το αποτέλεσμα δοκιμής του καθενός είναι επίσης διαφορετικό.
Δοκιμάστε μόνο με το καλώδιο εκκίνησης
Ένα μακρύ καλώδιο lauch επιτρέπει στο OTDR να καθίσει μετά τον αρχικό παλμό και παρέχει ένα καλώδιο αναφοράς για τη δοκιμή του πρώτου συνδετήρα στο καλώδιο. Κατά τη δοκιμή με ένα OTDR που χρησιμοποιεί μόνο το καλώδιο εκτόξευσης, το ίχνος θα δείξει το καλώδιο εκτόξευσης, τη σύνδεση με το καλώδιο υπό δοκιμή με κορυφή από την ανακλαστικότητα από τη σύνδεση, το καλώδιο υπό δοκιμή και ενδεχομένως μια αντανάκλαση από το άκρο τερματίζεται ή διασπάται. Οι περισσότεροι τερματισμοί θα δείξουν ανάκλαση που βοηθά στην αναγνώριση των άκρων του καλωδίου.
Με αυτήν τη μέθοδο, δεν μπορεί να δοκιμάσει το βύσμα στο άλλο άκρο του καλωδίου υπό δοκιμή, επειδή δεν είναι συνδεδεμένο σε άλλο σύνδεσμο και είναι απαραίτητη η σύνδεση με ένα σύνδεσμο αναφοράς για να πραγματοποιηθεί μέτρηση απώλειας σύνδεσης.
Δοκιμάστε με το καλώδιο εκκίνησης και λήψης
Τοποθετώντας ένα καλώδιο λήψης στο άλλο άκρο του καλωδίου υπό δοκιμή, το OTDR μπορεί να μετρήσει την απώλεια όλων των παραγόντων κατά μήκος της μονάδας καλωδίων ανεξάρτητα από τον συνδετήρα, την ίνα καλωδίων και άλλες συνδέσεις ή συνδέσεις στο καλώδιο υπό δοκιμή. Τα περισσότερα OTDRs έχουν μια μέθοδο δοκιμής ελαχίστων τετραγώνων που μπορεί να αφαιρέσει το καλώδιο που περιλαμβάνεται στη μέτρηση κάθε συνδετήρα, αλλά να έχετε κατά νου ότι αυτό μπορεί να μην είναι εφικτό όταν το δοκιμασμένο καλώδιο είναι με δύο άκρα.
Κατά τη διάρκεια της διαδικασίας θα πρέπει πάντα να έχετε κατά νου να αρχίσετε με το σετ OTDR για το μικρότερο πλάτος παλμού για καλύτερη ανάλυση και μια περιοχή τουλάχιστον διπλάσια από το μήκος του καλωδίου που δοκιμάζετε. Κάντε ένα πρώτο ίχνος και δείτε πώς πρέπει να αλλάξετε τις παραμέτρους για να έχετε καλύτερα αποτελέσματα.
Τα OTDRs μπορούν να χρησιμοποιηθούν για την ανίχνευση σχεδόν οποιωνδήποτε προβλημάτων στη μονάδα καλωδίων που προκλήθηκαν κατά τη διάρκεια της εγκατάστασης. Εάν η ίνα του καλωδίου έχει σπάσει ή εάν έχει τοποθετηθεί υπερβολική τάση στο καλώδιο, θα εμφανιστεί το τέλος της φωτιάς πολύ μικρότερο από το καλώδιο ή μια σύνδεση υψηλής απώλειας στις θέσεις προβλημάτων.
Εκτός από τη δοκιμή OTDR, η μέθοδος πηγής και οπτικού μετρητή ισχύος είναι μια άλλη μέτρηση που θα ελέγξει άμεσα την απώλεια της εγκατάστασης καλωδίων οπτικών ινών. Η πηγή και ο μετρητής αντιγράφουν τον πομπό και τον δέκτη του συνδέσμου μετάδοσης οπτικών ινών, έτσι ώστε η μέτρηση να συσχετίζεται καλά με την πραγματική απώλεια συστήματος.
