Στα κέντρα δεδομένων, η καλωδίωση ινών υψηλής πυκνότητας είναι η βασική τεχνολογία για την αύξηση της χωρητικότητας, η βελτιστοποίηση της απόδοσης του εύρους ζώνης και της χρήσης του χώρου . Τα παρακάτω είναι μια λεπτομερής ανάλυση των βασικών μεθόδων για την ενίσχυση της χωρητικότητας του κέντρου δεδομένων από τις διαστάσεις της επιλογής υλικού, του σχεδιασμού τοπολογίας και της στρατηγικής διαχείρισης:
I . σκληρό
Επίπεδο Ware: Επιλογή και ανάπτυξη εξαρτημάτων οπτικών ινών υψηλής πυκνότητας
1. Χρησιμοποιήστε συνδετήρες οπτικών ινών υψηλής πυκνότητας και πάνελ patch

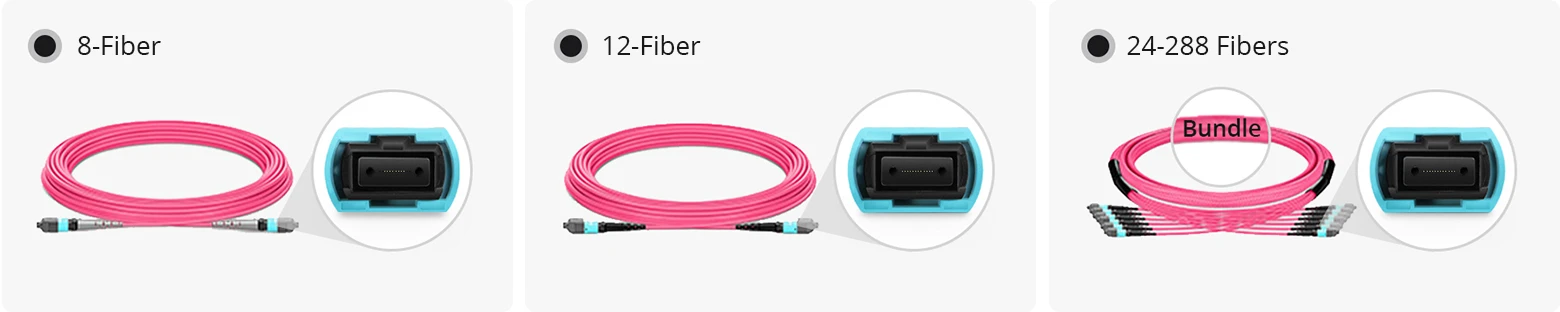

Οι σύνδεσμοι MPO/MTP: Υποστήριξη 12- Core/24- Ολοκλήρωση πυρήνα υψηλής πυκνότητας και η πυκνότητα ενός θείου αυξάνεται κατά περισσότερο από 50% σε σύγκριση με τους παραδοσιακούς συνδέσμους LC/SC, οι οποίοι είναι κατάλληλοι για διασύνδεση υψηλής ταχύτητας μεταξύ των οπτικών καλωδίων και των διακόπτη του κορμού (όπως τα 400G/800G) {}}
Πίνακες patch υψηλής πυκνότητας (HDD): Μειώστε την κατοχή χώρου του ντουλαπιού μέσω συμπαγούς σχεδιασμού (όπως το rack 1u που φιλοξενεί περισσότερους από 48 πυρήνες) . για παράδειγμα, χρησιμοποιώντας ένα 19- ιντσών rack-rack-rack-πυκνότητα οπτικών οπτικών ινών,
Μικρό καλώδιο: Με διάμετρο μόνο 0.5-2 mm, είναι ελαφρύ σε βάρος και έχει μια μικρή ακτίνα κάμψης (μικρότερη ή ίση με 10mm) . μπορεί να είναι πυκνά ενσύρματα σε ένα μικρό χώρο, μειώνοντας το ποσοστό πληρότητας του αγωγού.
2. Τύποι ινών αναβάθμισης και τεχνολογίες μετάδοσης
Η συνέργεια μεταξύ των ινών πολλαπλών ουσιών (MMF) και της ίνας μονής λειτουργίας (SMF):
Το OM4/OM5 Multimode Fiber χρησιμοποιείται για μικρές αποστάσεις (<300 meters), supporting 40G/100G high-speed transmission;
Το OS2 μονής λειτουργίας ινών χρησιμοποιείται για μεγάλες αποστάσεις ή δίκτυα πυρήνα και με τεχνολογία DWDM (πολυπλεξία διαίρεσης κύματος κύματος), η χωρητικότητα μετάδοσης ενός πυρήνα αυξάνεται σε επίπεδο Tbps .
Η πολυπλεξία διαστημικής διαίρεσης (SDM) και οι ίνες λίγης λειτουργίας (FMF): μέσω της τεχνολογίας διαίρεσης πολλαπλών πυρήνων ή διαίρεσης λειτουργίας, πολλαπλά σήματα μεταδίδονται στο ίδιο οπτικό καλώδιο, σπάζοντας τον παραδοσιακό περιορισμό μονού πυρήνα .
2. Καλωδίωση τοπολογία και βελτιστοποίηση αρχιτεκτονικής
1. Modular και Pre-ternined Habling Design
Προ-τερματούμενα εξαρτήματα οπτικού καλωδίου: Ολοκληρώστε τον τερματισμό των ινών και τις δοκιμές στο εργοστάσιο (όπως οι jumper MPO-LC/MPO-MPO) και μόνο οι συνδέσεις που συνδέονται και αποσυνδέονται στο χώρο, μειώνοντας τον χρόνο κατασκευής και την απώλεια (η παραδοσιακή απώλεια σύντηξης είναι περίπου 0 {
Αρχιτεκτονική φύλλων-σπονδυλικής στήλης: Με τον διακόπτη της σπονδυλικής στήλης ως πυρήνα, ο διακόπτης φύλλων διανέμεται σε διακομιστές σύνδεσης και η διασύνδεση μη αποκλεισμού επιτυγχάνεται μέσω οπτικών ινών υψηλής πυκνότητας, υποστηρίζοντας την ανάπτυξη υψηλής πυκνότητας των θυρών 10g/100m .}
2. ιεραρχική βελτιστοποίηση της οριζόντιας και της καλωδίωσης της ραχοκοκαλιάς
Η οριζόντια καλωδίωση (διακομιστής για πρόσβαση στο στρώμα): Χρησιμοποιείται μια υβριδική λύση της κατηγορίας 6/8 καλωδίου χαλκού και πολυτροπικής ουσίας . χάλκινο καλώδιο για συνδέσεις χαμηλής ταχύτητας κάτω από 10g και χρησιμοποιείται οπτική ίνα για 40g/100g clusters υψηλής ταχύτητας .
({3}}} κύματος DWDM σε 4- πυρήνα οπτικά καλώδια, αντικαθιστώντας τα παραδοσιακά οπτικά καλώδια πολλαπλών πυρήνων.
Iii . χώρος και διαχείριση θερμότητας
1. Βελτιστοποίηση φυσικής διάταξης της καλωδίωσης υψηλής πυκνότητας
Δομικός σχεδιασμός καλωδίων και γέφυρες:
Χρησιμοποιήστε την ανώτερη καλωδίωση (γέφυρα οροφής) ή χαμηλότερη καλωδίωση (δάπεδα μεμβανίνης) για να διαχωρίσετε τα καλώδια ισχύος και τις οπτικές ίνες για να αποφύγετε τις ηλεκτρομαγνητικές παρεμβολές.
Χρησιμοποιήστε τους διοργανωτές καλωδίων και τις ταινίες δέσμευσης για να τυποποιήσετε την καλωδίωση, να βεβαιωθείτε ότι η ακτίνα κάμψης είναι μεγαλύτερη ή ίση με 20 φορές τη διάμετρο των ινών (όπως τα οπτικά καλώδια 2mm απαιτεί μεγαλύτερη ή ίση με ακτίνα κάμψης 40mm) και μείωση της απώλειας σήματος .}
Απομόνωση ζεστών και ψυχρών καναλιών και ενισχυμένη διάχυση θερμότητας:
Τα ντουλάπια υψηλής πυκνότητας (όπως τα ντουλάπια 42U που αναπτύσσουν 80 διακομιστές) πρέπει να είναι εξοπλισμένα με κλιματιστικά μεταξύ των γραμμών για να διασφαλιστεί ότι η θερμοκρασία του συνδετήρα ινών είναι μικρότερη ή ίση με 25 μοίρες (η υπέρβαση 35 βαθμών θα προκαλέσει αυξημένη απώλεια).
2. Έλεγχος απώλειας για καλωδίωση υψηλής πυκνότητας
Δοκιμή απώλειας εισαγωγής (IL) και απώλειας επιστροφής (RL): Χρησιμοποιήστε ένα οπτικό ανακλασόμετρο τομέα χρόνου (OTDR) για να ανιχνεύσετε την απώλεια κάθε τμήματος οπτικής ίνας, απαιτώντας IL <0 . 5dB, RL> 50dB, για να αποφύγετε τους προβληματισμούς σήματος που προκαλούν σφάλματα bit.
IV . έξυπνο σύστημα διαχείρισης και αυτοματισμού
1. έξυπνο σύστημα διαχείρισης ινών (IFMS)
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης σύνδεσης ινών μέσω ετικετών RFID ή ηλεκτρονικών πλαισίων διανομής (EDF), αυτόματης παραγωγής χαρτών τοπολογίας, θέσης σφαλμάτων υποστήριξης (όπως χαλαρές θύρες, θραύσης ινών) και μείωση του χειροκίνητου χρόνου επιθεώρησης (η απόδοση αυξήθηκε κατά περισσότερο από 70%) .}}
Το ολοκληρωμένο σύστημα διαχείρισης δικτύου (NMS) για την επίτευξη συνδέσμου σύνδεσης της χρήσης του εύρους ζώνης και των συνδέσμων ινών, όπως η αυτόματα που προκαλούν υπενθυμίσεις επέκτασης όταν ο ρυθμός χρησιμοποίησης ενός συνδέσμου υπερβαίνει το 80%.
2. αυτοματοποιημένη ανάπτυξη και λειτουργία λειτουργίας και συντήρησης
Χρησιμοποιήστε καλωδίωση με ρομπότ (όπως ρομποτικά όπλα για να εγκαταστήσετε συνδετήρες MPO) για να βελτιώσετε την ακρίβεια κατασκευής σε περιβάλλοντα υψηλής πυκνότητας.
Εισαγάγετε τους αλγόριθμους AI για να προβλέψετε τους κινδύνους ζωής και αποτυχίας των ινών, όπως η αντικατάσταση των ινών γήρανσης εκ των προτέρων μέσω της ιστορικής μοντελοποίησης δεδομένων απώλειας .
V . Τυποποίηση και μελλοντική επεκτασιμότητα
1. συμμορφώνονται με τα πρότυπα της βιομηχανίας και το συμβατό σχεδιασμό
Συμμορφώνεστε με τα πρότυπα καλωδίωσης του κέντρου δεδομένων TIA -942, όπως η διατήρηση 30% περιττών πυρήνων για οπτικά καλώδια κορμού και 20% θύρες για οριζόντια καλωδίωση.
Υιοθετήστε ανοιχτές διεπαφές (όπως ευφυείς πίνακες patch που υποστηρίζουν το πρωτόκολλο SNMP) και να είναι συμβατοί με εξοπλισμό από διαφορετικούς κατασκευαστές (όπως οι διακόπτες Cisco και Juniper) .
2. κράτηση χωρητικότητας μελλοντικό προσανατολισμό
Πλεονασμός χωρητικότητας ινών: αποθεματικό 20% -30% εφεδρικοί πυρήνες σε οπτικά καλώδια κορμού για να υποστηρίξουν τις μελλοντικές αναβαθμίσεις 100G/400G.
Διαστημική κράτηση: Αποθεματικό 10% -15% κενών υποδοχών στο ντουλάπι για την προσθήκη πάνελ ή διακόπτες υψηλής πυκνότητας .
Vi . Τυπικές περιπτώσεις και τάσεις τεχνολογίας
Μεγάλη πρακτική του κέντρου δεδομένων cloud: Ένας προμηθευτής cloud computing χρησιμοποιεί MPO προ-τερματημένα οπτικά καλώδια + 1 u υψηλής πυκνότητας πλαισίων για την αύξηση της χωρητικότητας ινών ενός ενιαίου ντουλαπιού από 144 πυρήνες σε 576 πυρήνες, αυξάνοντας την απόδοση καλωδίωσης κατά 4 φορές .}}.
Τάσεις τεχνολογίας:
Υπουργικό συμβούλιο σε περιβάλλον ψύξης υγρού: Για τα κέντρα δεδομένων ψύξης υγρού ψύξης, οι αδιάβροχες συνδέσμους ινών (όπως η βαθμολογία IP68) χρησιμοποιούνται για να αποφευχθεί η διαρροή του ψυκτικού μέσου στους συνδετήρες.
Chip οπτοηλεκτρονικού σύντηξης: Ενσωματώστε τον πομποδέκτη ινών στο τσιπ διακόπτη για να μειώσετε τον αριθμό των jumpers στο υπουργικό συμβούλιο και να βελτιώσετε περαιτέρω την πυκνότητα (όπως ο διακόπτης Cisco 800G χρησιμοποιεί οπτολεκτρονικές ενσωματωμένες ενότητες) .
Η καλωδίωση ινών υψηλής πυκνότητας μεγιστοποιεί την ικανότητα του εύρους ζώνης σε περιορισμένο χώρο μέσω της συνδυαστικής στρατηγικής της "Βελτιστοποίησης Αρχιτεκτονικής Υλικού + Αρχιτεκτονική + Βελτιστοποίηση της Αρχιτεκτονικής + Εξαιρετική Διαχείριση" . Το κλειδί είναι η πυκνότητα ισορροπίας, η απώλεια θερμότητας και η διατήρηση της δυνατότητας, ενώ υποστηρίζουν τη μελλοντική επέκταση με τυποποιημένη σχεδίαση. όταν εφαρμόζεται, είναι απαραίτητη για να επιλέξει μια κατάλληλη λύση με βάση την κλίμακα της κλίμακας, της απώλειας, της διαρροής θερμότητας και της διατήρησης, ενώ είναι απαραίτητη η μελλοντική επέκταση με τυποποιημένη σχεδίαση.. Το κέντρο δεδομένων DWDM + MPO προτιμάται το DWDM + MPO προτιμάται για μεγάλα σενάρια και προτιμάται το σύστημα διαχείρισης DWDM + MPO.
