Τι είναι το οπτικό καλώδιο mpo;

Αν έχετε αφιερώσει χρόνο σε ένα σύγχρονο κέντρο δεδομένων-ή ακόμα και απλώς διαβάζοντας γι' αυτό-μάλλον έχετε συναντήσει τον όρο MPO. Συντομογραφία του Multi-Fiber Push On, αυτά τα καλώδια έχουν γίνει κάτι σαν ραχοκοκαλιά σε περιβάλλοντα υψηλής-πυκνότητας όπου ο χώρος είναι περιορισμένος και η ταχύτητα είναι το παν. Τι ακριβώς τους κάνει όμως; Και γιατί τόσοι πολλοί μηχανικοί δικτύων ορκίζονται σε αυτά;

Επιτρέψτε μου να προσπαθήσω να το αναλύσω χωρίς να μπω πολύ βαθιά στα ζιζάνια.

mpo optical cable

Καλώδιο MPOs δεσμεύει πολλαπλές οπτικές ίνες-συνήθως 8, 12 ή 24-σε μία μόνο υποδοχή. Αυτό είναι το όλο θέμα, πραγματικά. Αντί να τερματίζετε κάθε ίνα ξεχωριστά (πράγμα που είναι κουραστική, χρονοβόρα-εργασία που απαιτεί έμπειρα χέρια), λαμβάνετε μια προκαταρκτική διάταξη που είναι έτοιμη για χρήση. Συνδέστε και παίξτε, όπως λένε.

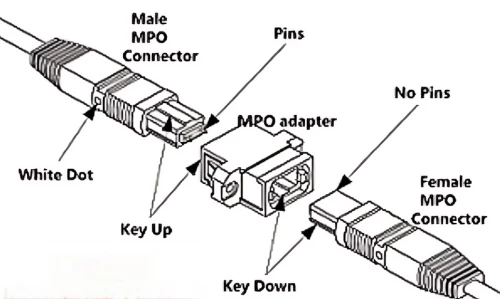

Ο ίδιος ο σύνδεσμος χρησιμοποιεί ένα ορθογώνιο δακτύλιο με ακίδες ευθυγράμμισης. Οι αρσενικοί σύνδεσμοι έχουν αυτές τις μικρές ακίδες να προεξέχουν. Οι θηλυκοί σύνδεσμοι έχουν αντίστοιχες οπές. Πολύ απλό μόλις το δεις. Οι ακίδες διασφαλίζουν ότι οι συστοιχίες ινών ευθυγραμμίζονται με ακρίβεια-κρίσιμο όταν αντιμετωπίζετε μετάδοση σε αυτές τις κλίμακες.

Τώρα, θα ακούτε συχνά να αναφέρεται το MTP στην ίδια ανάσα. Το MTP είναι στην πραγματικότητα μια επωνυμία από την Conec των ΗΠΑ-είναι η βελτιωμένη έκδοση του MPO. Καλύτερες μηχανικές ανοχές, βελτιωμένος μηχανισμός ελατηρίου, κάτι τέτοιο. Τα δύο είναι απόλυτα συμβατά. Όλα τα MTP είναι MPO, αλλά δεν είναι όλα τα MTP MTP. Κάπως σαν το πώς όλα τα bourbon είναι ουίσκι, αλλά δεν είναι όλα τα ουίσκι bourbon. Αν αυτό βοηθάει.

Πυκνότητα. Αυτή είναι η σύντομη απάντηση.

Τα κέντρα δεδομένων μάχονται συνεχώς για το διάστημα. Κάθε τετραγωνικό πόδι έχει σημασία. Όταν μπορείτε να ενοποιήσετε 12 ή 24 ίνες σε έναν ενιαίο σύνδεσμο στο μέγεθος αυτού που χρησιμοποιούσαν δύο, απλώς έχετε πολλαπλασιάσει τη χωρητικότητά σας χωρίς να επεκτείνετε το αποτύπωμά σας. Η διαχείριση καλωδίων από μόνη της είναι μια αποκάλυψη-ρωτήστε οποιονδήποτε χρειάστηκε να εντοπίσει μεμονωμένα καλώδια διπλής όψης μέσα από ένα γεμάτο ράφι.

Ο χρόνος εγκατάστασης μειώνεται επίσης δραματικά. Τα εργοστασιακά-τερματισμένα καλώδια σημαίνουν λιγότερο χρόνο στον ιστότοπο-, λιγότερες ευκαιρίες για ανθρώπινο λάθος και (ειλικρινά) λιγότερους πονοκεφάλους. Μίλησα με τεχνικούς που μείωσαν τον χρόνο ανάπτυξής τους στο μισό απλώς μεταβαίνοντας στην υποδομή MPO.

Αυτό γίνεται λίγο πιο διαφοροποιημένο από ό,τι περιμένει ο κόσμος.

Τα 12-καλώδια MPO ινών ήταν το αρχικό εργαλείο. Υπάρχουν ακόμα παντού. Το θέμα είναι ότι οι παράλληλες εφαρμογές οπτικών όπως το 40GBASE-SR4 χρησιμοποιούν μόνο 8 ίνες-4 για μετάδοση, 4 για λήψη. Έτσι, όταν τρέχετε καλώδια 12 ινών για 40G, έχετε 4 ίνες που απλώς κάθονται εκεί και δεν κάνουν τίποτα. Σπάταλος; Ισως. Αλλά το 12-fiber έγινε το πρότυπο πριν υπάρξουν αυτές οι εφαρμογές και η υποδομή τείνει να ξεπερνά την τεχνολογία για την οποία κατασκευάστηκε.

Τα καλώδια MPO 8 ινών ήρθαν ακριβώς για να το αντιμετωπίσουν. Ίδιο αποτύπωμα, καλύτερη αξιοποίηση. Για αμιγώς παράλληλες αναπτύξεις οπτικών, είναι πιο λογικές οικονομικά.

Οι αριθμοί 24-ινών και υψηλότεροι είναι για τις εφαρμογές βαρέως τύπου 100G που χρησιμοποιούν πομποδέκτες CFP ή νεότερες αναπτύξεις 400G. Υπάρχουν ακόμη και παραλλαγές 16 ινών που έχουν σχεδιαστεί ειδικά για συγκεκριμένες διεπαφές 400G. Το τοπίο συνεχίζει να εξελίσσεται.

mpo optical cable

Τα καλώδια MPO έρχονται σε διαφορετικές γεύσεις ανάλογα με το τι πρέπει να κάνουν.

Καλώδια κορμούέχουν υποδοχές MPO και στα δύο άκρα-τον ίδιο αριθμό ινών. Αποτελούν τους μόνιμους συνδέσμους στην υποδομή σας, που εκτελούνται μεταξύ των πλαισίων ενημέρωσης κώδικα ή των περιοχών διανομής. Σκεφτείτε τους σαν αυτοκινητόδρομους.

Καλώδια διάσπασης(ονομάζονται επίσης καλώδια πλεξούδας ή fanout) χωρίζουν αυτόν τον σύνδεσμο MPO σε μεμονωμένες συνδέσεις διπλής όψης-συνήθως υποδοχές LC. Για παράδειγμα, ένα breakout MPO-σε-4xLC σας επιτρέπει να συνδέσετε έναν μόνο πομποδέκτη 40G σε τέσσερις ξεχωριστές θύρες 10G. Απίστευτα χρήσιμο για σενάρια μετανάστευσης.

Καλώδια μετατροπήςμετατροπή μεταξύ διαφορετικών διαμορφώσεων MPO. Μια μετατροπή 24 ινών σε τρεις 8 ινών, ας πούμε. Αυτά σας βοηθούν να προσαρμόσετε την υπάρχουσα υποδομή σε νέο εξοπλισμό χωρίς να καταστρέφετε τα πάντα.

Εντάξει, εδώ είναι που γίνεται λίγο κουραστικό. Αλλά μείνετε μαζί μου γιατί το να κάνετε λάθος σημαίνει ότι οι σύνδεσμοί σας απλά δεν θα λειτουργήσουν.

Η πολικότητα διασφαλίζει ότι η εκπομπή στο ένα άκρο συνδέεται με τη λήψη από την άλλη. Αρκετά απλό στην ιδέα. Το πρότυπο TIA-568 ορίζει τρεις μεθόδους-A, B και C που χρησιμοποιούν αντίστοιχους τύπους καλωδίων.

Τύπος Αείναι ευθεία-. Η θέση 1 ινών στο ένα άκρο πηγαίνει στη θέση 1 στο άλλο. Πληκτρολογήστε τη μία υποδοχή, πληκτρολογήστε την άλλη. Η ανατροπή της πολικότητας συμβαίνει στο καλώδιο patch.

Τύπος Βτα καλώδια ανατρέπουν τα πάντα. Η θέση 1 πηγαίνει στη θέση 12, η θέση 2 στη θέση 11 και ούτω καθεξής. Και οι δύο υποδοχές είναι κλειδωμένες. Αυτός ο τύπος είναι αναμφισβήτητα ο απλούστερος για απευθείας συνδέσεις πομποδέκτη-σε-πομποδέκτη επειδή το ίδιο το καλώδιο χειρίζεται την αναστροφή Tx/Rx.

Τύπος Γκάνει μια-σοφή αναστροφή-ανταλλαγής θέσεων 1 και 2, εναλλαγής 3 και 4 κ.λπ. Χρησιμοποιείται κυρίως σε συγκεκριμένα σενάρια διπλής όψης. Λιγότερο συνηθισμένο στις σύγχρονες παράλληλες αναπτύξεις οπτικών.

Οι πρακτικές συμβουλές; Επιλέξτε μια μέθοδο και ακολουθήστε την σε όλη την εγκατάσταση σας. Η ανάμειξη τύπων πολικότητας είναι μια συνταγή για-συνεδρίες αντιμετώπισης προβλημάτων αργά τη νύχτα.

mpo optical cable

Τα καλώδια MPO λειτουργούν και με τους δύο τύπους ινών, αν και η πολυλειτουργία κυριαρχεί σε εφαρμογές κέντρων δεδομένων μικρής-προσέγγισης.

Οι περισσότερες αναπτύξεις χρησιμοποιούν πολυτροπικές ίνες OM3 ή OM4-μπουφάν σε χρώμα aqua, πυρήνες 50 micron βελτιστοποιημένους για λέιζερ VCSEL. Το OM4 προσφέρει ελαφρώς καλύτερη απόδοση: 550 μέτρα στα 10G έναντι 300 για το OM3. Η διαφορά τιμής έχει περιοριστεί αρκετά που το OM4 είναι συχνά η προεπιλεγμένη επιλογή τώρα.

Το OM5 είναι το νεότερο παιδί στο μπλοκ. Πράσινο τζάκετ Lime, σχεδιασμένο ειδικά για εφαρμογές πολυπλεξίας με διαίρεση μήκους κύματος-βασικά WDM βραχέων κυμάτων. Μπορεί να μεταφέρει πολλαπλά μήκη κύματος ταυτόχρονα, έτσι θα φτάσετε στα 400G και πέρα χωρίς να αυξήσετε τον αριθμό των ινών. Μελλοντική-προστασία για όσους σκέφτονται μακροπρόθεσμα-.

Το MPO μονής-λειτουργίας εμφανίζεται σε εφαρμογές μεγαλύτερης εμβέλειας ή όταν έχει σημασία το απόλυτο μέγιστο εύρος ζώνης. Κίτρινα μπουφάν. Συνήθως τερματίζεται με υποδοχές APC (γωνιακή φυσική επαφή) για ελαχιστοποίηση των αντανακλάσεων-. Πιο ακριβό, αλλά απαραίτητο όταν οι αποστάσεις πολλαπλών λειτουργιών δεν το κόβουν.

Αυτό είναι όπου τα καλώδια MPO απαιτούν περισσότερη προσοχή από ό, τι τους δίνουν συνήθως οι άνθρωποι.

Ένας μολυσμένος σύνδεσμος σε ένα καλώδιο διπλής όψης καταστρέφει έναν σύνδεσμο. Ένας μολυσμένος σύνδεσμος MPO μπορεί να αφαιρέσει 12 ή 24 συνδέσμους ταυτόχρονα. Το διακύβευμα είναι μεγαλύτερο. Και επειδή η προεξοχή της ίνας στα φερρούλια MPO μετριέται σε μικρά-συνήθως, 1 έως 4 μικροσκοπικά σωματίδια προκαλούν προβλήματα. Ένα κομμάτι σκόνης που δεν θα είχε σημασία αλλού μπορεί να αποτρέψει τη σωστή φυσική επαφή μεταξύ πολλών ινών.

Η τυπική σοφία: επιθεωρήστε πριν συνδεθείτε. Πάντοτε. Χρησιμοποιήστε ένα αποκλειστικό εύρος επιθεώρησης MPO που μπορεί να απεικονίσει ολόκληρη τη συστοιχία. Εάν χρειάζεται καθαρισμός, στεγνώστε πρώτα με-ελεύθερα μαντηλάκια-που έχουν σχεδιαστεί για λάστιχα MPO. Ο υγρός καθαρισμός μόνο εάν το στεγνό δεν λειτουργεί και πάντα-επιθεωρείτε εκ νέου μετά.

Μην ξεχνάτε τις ακίδες ευθυγράμμισης στους αρσενικούς συνδέσμους. Η μόλυνση εκεί επηρεάζει τη γεωμετρία ζευγαρώματος για κάθε ίνα της συστοιχίας.

mpo optical cable

Τα καλώδια MPO έχουν αξιοσημείωτη κλιμάκωση με τις απαιτήσεις ταχύτητας δικτύου.

Στα 40G (SR4), χρησιμοποιείτε 8 ίνες με 10G ανά λωρίδα. Ειλικρινής.

100G (SR4) ανεβάζει κάθε λωρίδα στα 25G, ακόμα σε 8 ίνες.

Το 200G χρησιμοποιεί συνήθως 8 ίνες στα 50G ανά λωρίδα ή διπλασιάζεται με 16 ίνες.

Τα 400G γίνονται ενδιαφέροντα. Οι επιλογές περιλαμβάνουν 16 ίνες στα 50 G ανά λωρίδα (SR8), 8 ίνες στα 100 G ανά λωρίδα με διαμόρφωση PAM4 (SR4.2) ή διάφορες προσεγγίσεις μονής-λειτουργίας για μεγαλύτερες αποστάσεις. Η 16-υποδοχή MPO ινών-ίδιων εξωτερικών διαστάσεων με τις 12 ίνες, αλλά είναι πιο σφιχτή, αναπτύχθηκε ειδικά για αυτές τις εφαρμογές 400G.

Το 800G είναι ήδη εδώ σε-αναπτύξεις αιχμής, συνήθως χρησιμοποιώντας 16 ίνες με προηγμένη διαμόρφωση.

Το μοτίβο είναι σαφές: είτε περισσότερες ίνες, πιο γρήγορες λωρίδες ή πιο έξυπνη κωδικοποίηση. Η υποδομή MPO υποστηρίζει όλες αυτές τις προσεγγίσεις.

Έχω δει μερικά μοτίβα όλα αυτά τα χρόνια:

Σύγχυση φύλου. Οι θύρες πομποδέκτη είναι αρσενικές (με ακίδες). Αυτό σημαίνει ότι το καλώδιο patch που μπαίνει στον πομποδέκτη πρέπει να είναι θηλυκό. Αποκτήστε αυτό προς τα πίσω και κινδυνεύετε να καταστρέψετε τα ακριβά οπτικά.

Σφάλματα προσανατολισμού κλειδιού. Οι σύνδεσμοι MPO πρέπει να συνδυάζουν το κλειδί-πάνω στο πλήκτρο-κάτω (Τύπος Α) ή το πλήκτρο-πάνω στο πλήκτρο-επάνω (Τύπος Β), ανάλογα με τη μέθοδο πολικότητας. Επιβάλετε έναν λάθος προσανατολισμό και θα καταστρέψετε τις ακίδες.

Ανακατεύοντας OM3 και OM4 χωρίς να το καταλάβετε. Και τα δύο έχουν ακουα μπουφάν από προεπιλογή. Ορισμένοι κατασκευαστές χρησιμοποιούν βιολετί για το OM4, αλλά όχι όλα. Ελέγξτε τις σημάνσεις των καλωδίων, μην υποθέτετε με βάση το χρώμα.

Παράκαμψη επιθεώρησης. Σοβαρά. Απλά μην το κάνεις.

Η τεχνολογία MPO δεν είναι ιδιαίτερα λαμπερή. Είναι η υποδομή-το είδος που πρέπει να λειτουργεί τόσο καλά που ξεχνάτε ότι υπάρχει. Ωστόσο, η μετάβαση από μεμονωμένους τερματισμούς οπτικών ινών σε αυτά τα συγκροτήματα πολλαπλών-ινών έχει αλλάξει ριζικά τον τρόπο κατασκευής δικτύων υψηλής-πυκνότητας.

Τα πλεονεκτήματα είναι πραγματικά: ταχύτερες αναπτύξεις, καλύτερη χρήση του χώρου, καθαρότερη διαχείριση καλωδίων και σαφής διαδρομή αναβάθμισης καθώς αυξάνονται οι ταχύτητες. Οι συμβιβασμούς-πολικότητα πολυπλοκότητας, αυστηρότερες απαιτήσεις καθαριότητας, υψηλότερο-κόστος σύνδεσης-είναι διαχειρίσιμες με σωστό προγραμματισμό και πειθαρχία.

Για όποιον κατασκευάζει ή αναβαθμίζει ένα κέντρο δεδομένων, ένα δίκτυο πανεπιστημιούπολης ή οποιοδήποτε περιβάλλον όπου οι απαιτήσεις εύρους ζώνης συνεχίζουν να αυξάνονται, τα καλώδια MPO δεν αποτελούν απλώς μια επιλογή. Είναι όλο και περισσότερο η προεπιλεγμένη προσδοκία. Η τεχνολογία είναι ώριμη, το οικοσύστημα είναι στιβαρό και η απόδοση μιλάει από μόνη της.

Απλώς θυμηθείτε να καθαρίσετε τους συνδέσμους σας.
