Τι είναι το mtp breakout;

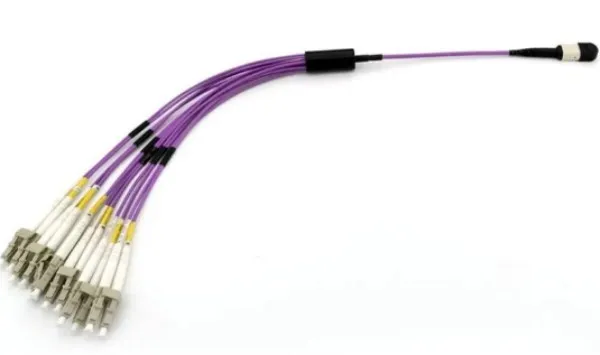

ΕναΚαλώδιο διακοπής MTPμετατρέπει μια μονή υποδοχή MTP υψηλής-πυκνότητας σε πολλαπλές μεμονωμένες υποδοχές διπλής όψης, συνήθως LC ή SC. Αυτός ο σχεδιασμός επιτρέπει σε μία θύρα πολλαπλών ινών σε εξοπλισμό δικτύου να συνδέεται με πολλές ξεχωριστές συσκευές ή θύρες, καθεμία από τις οποίες απαιτεί τυπική σύνδεση δύο-ινών ινών. Η διάσπαση συμβαίνει μέσω ενός προστατευτικού περιβλήματος που χωρίζει τις ίνες από τον σύνδεσμο MTP σε μεμονωμένες ουρές, καθεμία από τις οποίες τερματίζεται με τη δική της υποδοχή διπλής όψης.

mtp breakout

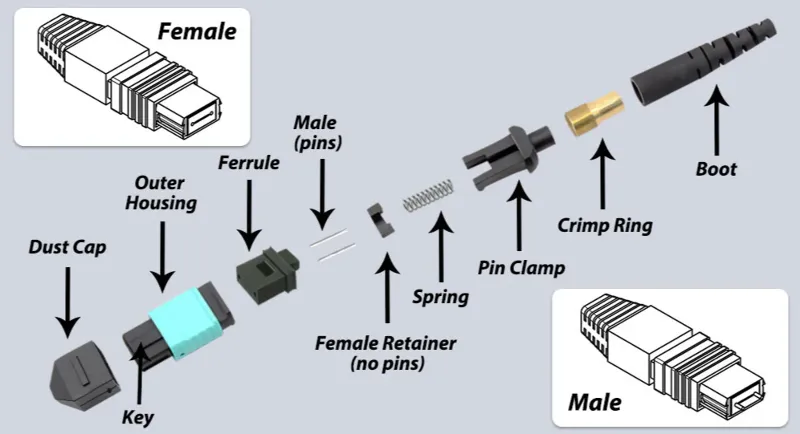

Η θεμελιώδης αρχιτεκτονική ενός ξεμπλοκαρίσματος mtp περιλαμβάνει τρία κύρια στοιχεία. Στο ένα άκρο βρίσκεται ο σύνδεσμος MTP, ο οποίος μπορεί να φιλοξενήσει 8, 12, 16, 24 ή ακόμα και 32 μεμονωμένες ίνες μέσα σε ένα μόνο δακτύλιο. Αυτές οι ίνες ταξιδεύουν μέσα από το κύριο σώμα του καλωδίου μέχρι να φτάσουν στο σημείο διάσπασης, όπου ένα προστατευτικό περίβλημα τις χωρίζει σε μεμονωμένες ίνες. Στη συνέχεια, κάθε σκέλος συνεχίζει στη δική του υποδοχή διπλής όψης, δημιουργώντας πολλαπλά ανεξάρτητα σημεία σύνδεσης από μία μόνο πηγή.

Η υποδοχή MTP χρησιμοποιεί μια σχεδίαση πολλαπλών-ινών ώθησης-που επιτρέπει γρήγορες, ασφαλείς συνδέσεις διατηρώντας παράλληλα την ακριβή ευθυγράμμιση των ινών μέσω των οδηγών ακίδων και ελατηρίων. Όταν συνδέετε μια υποδοχή MTP σε μια συμβατή θύρα, όλες οι ίνες έρχονται σε επαφή ταυτόχρονα, δημιουργώντας πολλαπλές οπτικές διαδρομές σε μία ενέργεια. Αυτή η δυνατότητα παράλληλης μετάδοσης αποτελεί τη ραχοκοκαλιά της σύγχρονης δικτύωσης υψηλής-ταχύτητας.

Το τμήμα ξεμπλοκαρίσματος χρησιμεύει ως η ζώνη μετάβασης μεταξύ υψηλής-πυκνότητας και μεμονωμένης συνδεσιμότητας. Οι κατασκευαστές χρησιμοποιούν συνήθως μήκη ανεμιστήρα που κυμαίνονται από 0,5 έως 2 μέτρα, με προστατευτική σωλήνωση που περιβάλλει κάθε ουρά ινών για την αποφυγή ζημιών κατά την εγκατάσταση και τη λειτουργία. Η πιο συνηθισμένη διαμόρφωση είναι ένα 12-fiber MTP έως 6 LC duplex, αν και οι εκδόσεις διπλής όψης 8-ινών έως 4 LC έχουν κερδίσει την έλξη για συγκεκριμένες εφαρμογές.

Χαρτογράφηση ινών σε τυπικές διαμορφώσεις:

Διάσπαση 8 ινών: 4 υποδοχές διπλής όψης LC (4 ίνες μετάδοσης + 4 ίνες λαμβάνουν)

Διάσπαση 12 ινών: 6 υποδοχές διπλής όψης LC (στάνταρ για εφαρμογές 40G)

Διάσπαση 24 ινών: 12 υποδοχές διπλής όψης LC (αναπτύξεις υψηλής-πυκνότητας)

Ο φυσικός διαχωρισμός των ινών στο σημείο διάσπασης απαιτεί προσεκτικό σχεδιασμό ανακούφισης καταπόνησης. Χωρίς την κατάλληλη προστασία, οι μεμονωμένες ουρές ινών γίνονται ευάλωτες στο στρες κάμψης και τη σωματική βλάβη. Τα ποιοτικά συγκροτήματα καλωδίων Breakout MTP ενσωματώνουν άκαμπτα περιβλήματα από σκληρό πλαστικό ή μέταλλο, τα οποία αγκυρώνουν τις ίνες με ασφάλεια ενώ παρέχουν αρκετή ευελιξία για τη δρομολόγηση σε διαφορετικά σημεία σύνδεσης.

Τα κέντρα δεδομένων αντιπροσωπεύουν το κύριο περιβάλλον ανάπτυξης για τα καλώδια διακοπής mtp. Αυτά τα καλώδια είναι ιδιαίτερα κατάλληλα-για κέντρα δεδομένων όπου οι περιορισμοί χώρου και η πολύπλοκη διαχείριση καλωδίων αποτελούν κοινές προκλήσεις, υποστηρίζοντας ταχύτητες δεδομένων από 10G σε 40G και 25G έως 100G. Η δυνατότητα διαχωρισμού μιας θύρας υψηλής-ταχύτητας σε πολλαπλές συνδέσεις χαμηλότερης-ταχύτητας προσφέρει σημαντικά πλεονεκτήματα σε συγκεκριμένα σενάρια.

Η πιο κοινή εφαρμογή περιλαμβάνει τη γεφύρωση διαφορετικών γενεών δικτύου. Μια θύρα πομποδέκτη QSFP+ 40G μπορεί να ξεσπάσει σε τέσσερις συνδέσεις 10G SFP+ χρησιμοποιώντας ένα καλώδιο διακοπής ινών 8-. Ομοίως, ένα μονής λειτουργίας 8-ίνες MTP σε LC duplex καλώδιο διακοπής είναι ειδικά βελτιστοποιημένο για 40G QSFP+ PSM4 έως 10G SFP+ LR και 100G QSFP28 PSM4 έως 25G SFP28 LR οπτικές συνδέσεις διακοπής. Αυτή η προσέγγιση εξαλείφει την ανάγκη για δαπανηρές αναβαθμίσεις πομποδέκτη σε ολόκληρο το δίκτυο κατά τις περιόδους μετάβασης.

Εξετάστε ένα σενάριο όπου ένας διακόπτης πυρήνα υποστηρίζει συνδέσεις 100G αλλά συνδέεται με παλαιότερα rack διακομιστών που εκτελούν διεπαφές 25G. Αντί να αντικαθιστούν όλους τους διακομιστές ταυτόχρονα, οι μηχανικοί δικτύου μπορούν να αναπτύξουν καλώδια διακοπής που χωρίζουν κάθε θύρα 100G σε τέσσερις συνδέσεις 25G. Αυτή η στρατηγική επεκτείνει την ωφέλιμη ζωή της υπάρχουσας υποδομής, ενώ επιτρέπει τη σταδιακή μετάβαση σε υψηλότερες ταχύτητες.

Τα καλώδια Breakout υποστηρίζουν εφαρμογές όπου μια θύρα μεταγωγέα MTP υψηλής-ταχύτητας συνδέεται με πολλαπλούς διακόπτη διπλής όψης ή θύρες διακομιστή χαμηλότερης-ταχύτητας, όπως μία θύρα μεταγωγέα 100, 200 ή 400 Gig με διεπαφή MTP 8 ινών που διασπάται σε τέσσερις συνδέσεις αμφίδρομης λειτουργίας 25, 501 Gig ή . Αυτό το μοντέλο άμεσης συνδεσιμότητας μειώνει την πολυπλοκότητα εξαλείφοντας τα ενδιάμεσα πάνελ ενημέρωσης κώδικα σε ορισμένες διαμορφώσεις.

Τα δίκτυα αποθηκευτικών χώρων (SAN) χρησιμοποιούν συχνά καλώδια διαχωρισμού για τη σύνδεση καναλιών οπτικών ινών υψηλής-πυκνότητας. Μια ενιαία σύνδεση MTP 24 ινών από έναν ελεγκτή αποθήκευσης μπορεί να εξαπλωθεί σε 12 ξεχωριστές συνδέσεις διακομιστή, καθεμία από τις οποίες χειρίζεται την κυκλοφορία αποκλειστικής αποθήκευσης. Η παράλληλη φύση της υποδοχής MTP διασφαλίζει ότι και οι 12 συνδέσεις διατηρούν σταθερά χαρακτηριστικά καθυστέρησης και απόδοσης.

Ενώ οι άμεσες συνδέσεις προσφέρουν απλότητα, πολλές αναπτύξεις ενσωματώνουν καλώδια διακοπής σε δομημένα συστήματα καλωδίωσης. Σε περιβάλλοντα δομημένης καλωδίωσης, τα καλώδια διακοπής μπορούν να χρησιμοποιηθούν ως καλώδια εξοπλισμού σε συνδυασμό με καλώδια κορμού MTP και patch panels. Αυτή η υβριδική προσέγγιση διατηρεί τα πλεονεκτήματα οργάνωσης της δομημένης καλωδίωσης, ενώ παράλληλα αξιοποιεί την ευελιξία των καλωδίων διακοπής στη διεπαφή εξοπλισμού.

Μια τυπική υλοποίηση μπορεί να χρησιμοποιεί καλώδια κορμού MTP για μόνιμες συνδέσεις μεταξύ πλαισίων ενημέρωσης κώδικα σε διαφορετικές σειρές και στη συνέχεια να αναπτύσσει καλώδια διαχωρισμού από πίνακες ενημέρωσης κώδικα σε μεμονωμένους διακομιστές ή διακόπτες. Αυτή η αρχιτεκτονική συγκεντρώνει υψηλούς αριθμούς ινών στη ραχοκοκαλιά ενώ κατανέμει τις συνδέσεις στην άκρη, βελτιστοποιώντας τόσο την πυκνότητα όσο και την προσβασιμότητα.

Οι όροι MTP και MPO εμφανίζονται εναλλακτικά στις συζητήσεις σχετικά με τα καλώδια διακοπής, αλλά έχουν ξεχωριστή προέλευση. Το MPO σημαίνει Multi-Fiber Push-On, το οποίο είναι το γενικό βιομηχανικό πρότυπο για συνδέσμους πολλαπλών-ινών. Το MTP είναι σήμα κατατεθέν της US Conec και είναι μια βελτιστοποιημένη έκδοση του βύσματος MPO, που διαθέτει βελτιωμένες προδιαγραφές μηχανικής και οπτικής απόδοσης.

Από πρακτική άποψη, οι υποδοχές MTP ενσωματώνουν αρκετές βελτιώσεις σε σχέση με τα γενικά σχέδια MPO. Ο πλωτός δακτύλιος στους συνδέσμους MTP χρησιμοποιεί αυστηρότερες κατασκευαστικές ανοχές, με αποτέλεσμα καλύτερη ευθυγράμμιση των ινών και μικρότερη απώλεια εισαγωγής. Οι υποδοχές US Conec MTP έχουν πολύ χαμηλή κατασκευαστική ανοχή και υψηλή δύναμη ελατηρίου που εξασφαλίζει συνεχή απόδοση με την πάροδο του χρόνου. Αυτή η αξιοπιστία έχει μεγάλη σημασία σε περιβάλλοντα παραγωγής όπου οι συνδέσεις ινών πρέπει να διατηρούν την απόδοση για χρόνια λειτουργίας.

Ωστόσο, και οι δύο τύποι υποδοχών διατηρούν πλήρη συμβατότητα. Ένα καλώδιο διακοπής MTP θα συνδυάζεται σωστά με τις γενικές θύρες MPO και το αντίστροφο. Οι σχεδιαστές δικτύων συχνά καθορίζουν υποδοχές με επωνυμία MTP για κρίσιμες εφαρμογές-όπου η συνέπεια της απόδοσης δικαιολογεί το ασφάλιστρο οριακού κόστους, ενώ οι γενικές υποδοχές MPO επαρκούν για λιγότερο απαιτητικές αναπτύξεις.

Ο δακτύλιος MT αποτελεί τον πυρήνα και των δύο τύπων συνδετήρων, στεγάζοντας τα μεμονωμένα άκρα ίνας σε ένα πλαστικό εξάρτημα που έχει διαμορφωθεί με ακρίβεια. Όταν δύο δακτύλιοι MT συναντώνται σε έναν προσαρμογέα ζευγαρώματος, οι οδηγοί πείροι εξασφαλίζουν τέλεια ευθυγράμμιση, επιτρέποντας στο φως να περνάει μεταξύ των ινών με ελάχιστη απώλεια. Αυτός ο τυποποιημένος σχεδιασμός δακτυλίου επιτρέπει την ευρεία διαλειτουργικότητα που έχει κάνει τους συνδέσμους πολλαπλών-ινών επιτυχημένων στην αγορά.

Τα καλώδια διακοπής MTP διατίθενται σε πολλές τυπικές μετρήσεις ινών, καθένα από τα οποία εξυπηρετεί συγκεκριμένες αρχιτεκτονικές δικτύου. Η έκδοση 8 ινών έχει αναδειχθεί ως δημοφιλής επιλογή για νεότερες αναπτύξεις. Πολλοί χρήστες χρησιμοποιούν μια ίνα MPO-12 για μια εφαρμογή MPO-8, όπου 4 σκέλη μεταδίδουν σήμα, 4 σκέλη λαμβάνουν σήμα και οι μεσαίες λωρίδες ινών 4 παραμένουν αχρησιμοποίητες. Αυτή η διαμόρφωση ευθυγραμμίζεται με την παράλληλη οπτική 4 λωρίδων που χρησιμοποιείται σε πομποδέκτες 40G και 100G.

Δώδεκα-διαχωρίσεις ινών αντιπροσωπεύουν την πιο καθιερωμένη διαμόρφωση, που έχει αναπτυχθεί ευρέως από την εισαγωγή της δικτύωσης 40G. Είκοσι-τέσσερις εκδόσεις οπτικών ινών υποστηρίζουν εφαρμογές εξαιρετικά-υψηλής-πυκνότητας, αν και απαιτούν πιο εξελιγμένη διαχείριση καλωδίων λόγω του μεγαλύτερου αριθμού ουρών διάσπασης. Ορισμένες εξειδικευμένες εφαρμογές χρησιμοποιούν διαχωρισμούς 16 ινών, οι οποίες έχουν γίνει πιο δημοφιλείς για χρήση 200G SR8 ή 400G SR8 στο ένα άκρο με αντίστοιχο 25G SFP28 ή 50G PAM SFP56 στο άλλο άκρο.

Η πολικότητα αναφέρεται στη χαρτογράφηση ινών μεταξύ των θέσεων εκπομπής και λήψης σε μια σύνδεση. Για συστήματα καλωδίωσης MTP με προ{1}}τερματισμό, υψηλής-πυκνότητας, πρέπει να αντιμετωπιστούν ζητήματα πολικότητας ινών για να διασφαλιστεί ότι ένα σήμα μετάδοσης από οποιονδήποτε τύπο ενεργού εξοπλισμού θα κατευθύνεται στη λήψη ενός δεύτερου εξαρτήματος ενεργού εξοπλισμού. Το πρότυπο TIA 568 ορίζει τρεις μεθόδους πολικότητας-Τύπου Α, Τύπου Β και Τύπου Γ-η καθεμία ταιριάζει σε διαφορετικές αρχιτεκτονικές δικτύου.

Η πολικότητα τύπου Β έχει γίνει η προτιμώμενη επιλογή για παράλληλες αναπτύξεις οπτικών. Το καλώδιο MTP τύπου-Β χρησιμοποιεί συνδέσμους κλειδιού-επάνω και στα δύο άκρα, δημιουργώντας μια "αναστραμμένη" πολικότητα που έχει ως αποτέλεσμα μια σχέση Pin 1 με Pin 12. Αυτή η διαμόρφωση επιτρέπει την άμεση σύνδεση μεταξύ πομποδεκτών QSFP χωρίς να απαιτείται μετατροπή πολικότητας στη μέση της ζεύξης.

Η πολικότητα τύπου Α διατηρείται σε ευθεία-χαρτογράφηση ινών, αλλά απαιτεί προσεκτικό σχεδιασμό για να διασφαλιστεί η σωστή μετάδοση-για-ευθυγράμμιση. Πολλές εγκαταστάσεις χρησιμοποιούν καλώδια κορμού τύπου Α με κορδόνια patch τύπου Β για την επίτευξη σωστής πολικότητας. Η πολικότητα τύπου C εφαρμόζει-αναστροφή ζεύγους, η οποία λειτουργεί καλά για εφαρμογές αποθήκευσης διπλής όψης, αλλά αποδεικνύεται λιγότερο συνηθισμένη στις σύγχρονες παράλληλες αναπτύξεις οπτικών.

Η απώλεια εισαγωγής μετρά πόσο υποβαθμίζεται το φωτεινό σήμα όταν διέρχεται από μια σύνδεση. Η συμβατική τυπική απώλεια είναι μικρότερη από 0,7 dB, ενώ οι σύνδεσμοι Elite χαμηλής-απώλειας επιτυγχάνουν λιγότερο από 0,35 dB. Αυτή η διαφορά μπορεί να φαίνεται μικρή, αλλά σε συνδέσμους με πολλαπλές συνδέσεις, ο προϋπολογισμός αθροιστικών απωλειών καθορίζει τη μέγιστη απόσταση μετάδοσης και αξιοπιστία.

Η απώλεια επιστροφής υποδεικνύει πόσο φως ανακλάται πίσω προς την πηγή αντί να συνεχίζει τη σύνδεση. Οι υψηλότερες τιμές απώλειας επιστροφής (μετρούμενες ως θετικοί αριθμοί dB) υποδεικνύουν καλύτερη απόδοση, με τις τυπικές προδιαγραφές να απαιτούν μεγαλύτερες από 20 dB για συνδέσεις πολλαπλών λειτουργιών και μεγαλύτερες από 30 dB για απλή λειτουργία. Η κακή απώλεια επιστροφής μπορεί να προκαλέσει αστάθεια του πομπού και να μειώσει το συνολικό περιθώριο ζεύξης.

Η επιλογή τύπου ινών εξαρτάται από την απόσταση μετάδοσης και τις απαιτήσεις ταχύτητας. Οι τύποι μονής-λειτουργίας OS2 ταιριάζουν σε σενάρια που απαιτούν μετάδοση σε μεγάλη-απόσταση, ενώ οι τύποι πολλαπλών-λειτουργιών όπως OM3 και OM4 είναι πιο κατάλληλοι για εσωτερικά κέντρα δεδομένων και συνδέσεις μικρής-μεγάλης-πυκνότητας σε μικρή απόσταση. Το OM3 υποστηρίζει 40G έως και 100 μέτρα, το OM4 το επεκτείνει στα 150 μέτρα, ενώ η νεότερη ίνα OM5 επιτρέπει την πολυπλεξία με διαίρεση μικρότερου μήκους κύματος για αυξημένη χωρητικότητα.

mtp breakout

Οι φυσικές ιδιότητες των καλωδίων διακοπής δημιουργούν μοναδικές προκλήσεις διαχείρισης καλωδίων. Σε αντίθεση με τα καλώδια κορμού που διατηρούν ένα ενιαίο περίβλημα σε όλο το μήκος τους, τα καλώδια διακοπής μεταβαίνουν από ένα παχύ καλώδιο σε πολλές λεπτές ουρές. Αυτή η επέκταση απαιτεί σχεδιασμό για την αποφυγή συμφόρησης στο σημείο εκκένωσης.

Οι εγκαταστάτες συνήθως ασφαλίζουν το κύριο σώμα του καλωδίου σε δίσκους καλωδίων ή αγωγούς και, στη συνέχεια, κατευθύνουν τις μεμονωμένες ουρές διακοπής στα αντίστοιχα σημεία σύνδεσής τους. Το μπουφάν Plenum OFNP είναι ασφαλές για εναέριους χώρους Plenum, πληρώντας τους κανονισμούς UL 910 και συμβατό τόσο με μη αξιολογημένες όσο και με εφαρμογές με βαθμολόγηση OFNR. Η σωστή επιλογή βαθμολογίας σακακιού διασφαλίζει τη συμμόρφωση με τον κώδικα σε διαφορετικούς χώρους κτιρίων.

Το περίβλημα διάσπασης πρέπει να αγκυρωθεί με ασφάλεια για να αποφευχθεί η καταπόνηση των μεμονωμένων ουρών ινών. Πολλά σχέδια περιλαμβάνουν αυτιά ή υποδοχές τοποθέτησης που επιτρέπουν την προσάρτηση με φερμουάρ-σε ράγες ραφιών ή στη διάταξη διαχείρισης καλωδίων. Χωρίς την κατάλληλη ανακούφιση καταπόνησης, το βάρος του κύριου καλωδίου μπορεί να τραβήξει το τμήμα διάσπασης, δυνητικά καταστρέφοντας τις ίνες με την πάροδο του χρόνου.

Οι υποδοχές MTP διατίθενται σε αρσενικές (με ακίδες) και θηλυκές (χωρίς ακίδες). Οι αρσενικές υποδοχές είναι ΜΕ οδηγούς καρφίτσες, ενώ οι θηλυκές είναι ΧΩΡΙΣ ακίδες οδηγών και για τις συνδέσεις κέντρου δεδομένων που χρησιμοποιούν 100G SR4 και 400G SR8, το καλώδιο MTP σύνδεσης πρέπει να είναι ΘΗΛΥΚΟ λόγω των μονάδων QSFP28 και QSFP-DD που διαθέτουν ενσωματωμένη υποδοχή οδηγού{{7}.

Η θέση κλειδώματος-είτε "κλειδί επάνω" είτε "πλήκτρο κάτω"-καθορίζει τον προσανατολισμό της υποδοχής στον προσαρμογέα. Η θέση του κλειδιού επηρεάζει την πολικότητα και πρέπει να είναι συνεπής με τη συνολική σχεδίαση του συστήματος καλωδίωσης. Οι περισσότερες σύγχρονες αναπτύξεις τυποποιούν τον προσανατολισμό-του κλειδιού προς τα πάνω για απλοποιημένη εγκατάσταση και συντήρηση.

Τα εργοστασιακά τερματισμένα και ελεγμένα συγκροτήματα παρέχουν επαληθευμένη οπτική απόδοση και αξιοπιστία για βελτιωμένη ακεραιότητα δικτύου. Ωστόσο, η επιτόπια επαλήθευση παραμένει σημαντική μετά την εγκατάσταση. Η δοκιμή οπτικών απωλειών με χρήση μετρητή ισχύος και πηγής φωτός επιβεβαιώνει ότι κάθε διαδρομή ίνας πληροί τις προδιαγραφές απόδοσης.

Η οπτική επιθεώρηση εντοπίζει σωματικές βλάβες που μπορεί να μην είναι εμφανείς μόνο από τις μετρήσεις απώλειας. Η επιθεώρηση προσώπου από το άκρο ινών-με μικροσκόπιο αποκαλύπτει μόλυνση, γρατσουνιές ή ρωγμές που μπορεί να υποβαθμίσουν την απόδοση ή να προκαλέσουν πλήρη αστοχία συνδέσμου. Είναι απαραίτητο να διατηρούνται καθαρές ακραίες επιφάνειες οπτικών ινών, καθώς ακόμη και η μικροσκοπική σκόνη μπορεί να υποβαθμίσει την ποιότητα και την αξιοπιστία του σήματος.

Η κατανόηση του πότε να χρησιμοποιείτε καλώδια διακοπής έναντι καλωδίων κορμού περιλαμβάνει την ανάλυση των συγκεκριμένων απαιτήσεων συνδεσιμότητας. Τα καλώδια κορμού MTP έχουν γενικά πανομοιότυπες υποδοχές MTP σε κάθε άκρο, ενώ τα καλώδια διακοπής έχουν μια υποδοχή MTP στο ένα άκρο και πολλαπλές υποδοχές LC ή SC στην άλλη. Αυτή η δομική διαφορά αντανακλά τους ξεχωριστούς σκοπούς τους στο σχεδιασμό του δικτύου.

Τα καλώδια κορμού υπερέχουν στη δημιουργία-δεσμών κορμού υψηλής χωρητικότητας. Όταν χρειάζεται να συνδέσετε δύο patch panel ή να δημιουργήσετε μια μόνιμη σύνδεση υψηλής-ταχύτητας μεταξύ τοποθεσιών εξοπλισμού δικτύου, τα καλώδια κορμού παρέχουν την πιο αποτελεσματική λύση. Τα καλώδια κορμού σχηματίζουν τους βασικούς αυτοκινητόδρομους, συγκεντρώνοντας ίνες στις σειρές των κέντρων δεδομένων και μεταξύ των εγκαταστάσεων. Οι πανομοιότυποι ακροδέκτες τους επιτρέπουν απλό σχεδιασμό σύνδεσης και συνεπή διαχείριση πολικότητας.

Τα καλώδια διακοπής λάμπουν σε καταστάσεις που απαιτούν ευελιξία σε επίπεδο συσκευής. Εάν πρέπει να χωρίσετε τις θύρες υψηλής-ταχύτητας σε πολλές θύρες χαμηλής-ταχύτητας για να συνδέσετε πολλούς διακομιστές ή συσκευές αποθήκευσης, να βελτιώσετε τη χρήση των θυρών και να ανταποκριθείτε με ευελιξία σε διαφορετικές απαιτήσεις πρόσβασης συσκευών, θα πρέπει να επιλέξετε καλώδια εκτροπής MTP. Παρέχουν την ευελιξία του τελευταίου-μιλίου που δεν μπορούν να ταιριάξουν τα καλώδια κορμού.

Οι εκτιμήσεις κόστους παίζουν επίσης ρόλο. Οι εγκαταστάσεις καλωδίων κορμού που χρησιμοποιούν μεθοδολογία δομημένης καλωδίωσης κοστίζουν συνήθως λιγότερο ανά ίνα από τις αναπτύξεις καλωδίων διακοπής, καθώς οι διαδρομές κορμού απαιτούν λιγότερη εργασία και υλικά. Ωστόσο, τα καλώδια αποσύνδεσης εξαλείφουν την ανάγκη για patch panel και κασέτες σε σενάρια απευθείας{{2}σύνδεσης, μειώνοντας ενδεχομένως το συνολικό κόστος του συστήματος σε μικρότερες αναπτύξεις.

Πολλές εγκαταστάσεις χρησιμοποιούν στρατηγικά και τους δύο τύπους καλωδίων. Η υποδομή κορμού χρησιμοποιεί καλώδια κορμού για αποτελεσματικότητα και μελλοντική-προστασία, ενώ τα καλώδια διακοπής χειρίζονται τη διανομή στις τελικές συσκευές. Αυτή η υβριδική προσέγγιση εξισορροπεί τα πλεονεκτήματα κάθε τύπου καλωδίου ενώ ελαχιστοποιεί τους αντίστοιχους περιορισμούς τους.

Μια τυπική ανάπτυξη-του-διακόπτη rack δείχνει την πρακτική χρήση του καλωδίου διακοπής. Ο διακόπτης μπορεί να διαθέτει οκτώ θύρες 100G QSFP28, καθεμία από τις οποίες απαιτεί σύνδεση σε τέσσερις διακομιστές με διεπαφές 25G SFP28. Αντί να χρησιμοποιείτε 32 ξεχωριστά ζεύγη ινών, οκτώ καλώδια διάσπασης 8 ινών παρέχουν όλες τις απαιτούμενες συνδέσεις. Κάθε καλώδιο συνδέεται σε μία θύρα 100G του μεταγωγέα και στη συνέχεια ανεμιστήρες σε τέσσερις διακομιστές, δημιουργώντας μια οργανωμένη τοπολογία αστεριών από το διακόπτη στο rack.

Αυτή η διαμόρφωση μειώνει τη συμφόρηση των καλωδίων στους κατακόρυφους διαχειριστές καλωδίων σε σύγκριση με τη λειτουργία 32 μεμονωμένων καλωδίων διπλής όψης. Ο μειωμένος αριθμός καλωδίων βελτιώνει τη ροή του αέρα μέσα από το ράφι, κάτι που ωφελεί την ψύξη του εξοπλισμού. Η αντιμετώπιση προβλημάτων γίνεται πιο απλή αφού οι συνδέσεις κάθε θύρας μεταγωγέα ομαδοποιούνται φυσικά, καθιστώντας ευκολότερο τον εντοπισμό συγκεκριμένων συνδέσεων διακομιστή.

Τα πλαίσια διακομιστή Blade παρουσιάζουν μοναδικές προκλήσεις συνδεσιμότητας λόγω της εξαιρετικά υψηλής πυκνότητας θύρας τους. Ένα μόνο πλαίσιο μπορεί να φιλοξενεί 16 blades διακομιστή, καθένα από τα οποία απαιτεί τουλάχιστον μία σύνδεση δικτύου. Η χρήση καλωδίων διακοπής από τις μονάδες διακόπτη πλαισίου blade σε εξωτερική υποδομή δικτύου επιτρέπει την πυκνή συνδεσιμότητα χωρίς συντριπτικά συστήματα διαχείρισης καλωδίων.

Η αρθρωτή φύση των συστημάτων blade σημαίνει ότι οι διακομιστές προστίθενται και αφαιρούνται τακτικά. Τα καλώδια σπασίματος προσαρμόζονται σε αυτό το δυναμικό περιβάλλον καλύτερα από τις προσεγγίσεις δομημένης καλωδίωσης, καθώς οι τεχνικοί μπορούν να αντικαταστήσουν μεμονωμένες συνδέσεις διακομιστή χωρίς να ενοχλούν τις κύριες διαδρομές καλωδίων. Τα μικρότερα μήκη ουράς ανοίγματος (συνήθως 0,5 έως 1 μέτρο) παρέχουν αρκετή πρόσβαση στο περιβάλλον του πλαισίου της λεπίδας χωρίς υπερβολικό μήκος καλωδίου.

Οι μετεγκαταστάσεις δικτύου σπάνια συμβαίνουν άμεσα σε μια ολόκληρη υποδομή. Τα καλώδια διάσπασης επιτρέπουν σταδιακές μεταβάσεις επιτρέποντας σε νέο εξοπλισμό υψηλής-ταχύτητας να συνυπάρχει με παλαιότερες συσκευές χαμηλότερης-ταχύτητας. Μια σταδιακή μετάβαση μπορεί να ξεκινήσει με την εγκατάσταση ενός νέου διακόπτη πυρήνα 100G διατηρώντας παράλληλα τους υπάρχοντες διακόπτες διανομής 10G. Τα καλώδια διακοπής από τον διακόπτη πυρήνα στο στρώμα διανομής διατηρούν το υπάρχον μοτίβο συνδεσιμότητας κατά τη μεταβατική περίοδο.

Καθώς το επιτρέπουν ο προϋπολογισμός και το χρονοδιάγραμμα, οι παλαιότεροι διακόπτες αντικαθίστανται με μοντέλα υψηλότερης-ταχύτητας. Τα καλώδια διακοπής μπορούν να αντικατασταθούν με καλώδια κορμού για να αξιοποιηθούν πλήρως οι υψηλότερες ταχύτητες, αλλά η ευελιξία κατά τη μεταβατική περίοδο μειώνει τον κίνδυνο και ελαχιστοποιεί το χρόνο διακοπής λειτουργίας. Αυτή η σταδιακή προσέγγιση κατανέμει τις κεφαλαιουχικές δαπάνες σε πολλούς κύκλους προϋπολογισμού διατηρώντας παράλληλα τη λειτουργική συνέχεια.

Τα ποιοτικά καλώδια εξόδου MTP διαρκούν συνήθως 5-10 χρόνια σε περιβάλλοντα κέντρων δεδομένων με σωστό χειρισμό. Η πραγματική διάρκεια ζωής εξαρτάται σε μεγάλο βαθμό από τον αριθμό των κύκλων ζευγαρώματος - κάθε φορά που συνδέετε και αποσυνδέετε την υποδοχή MTP υπολογίζεται ως ένας κύκλος. Οι σύνδεσμοι MTP διατηρούν υψηλή δύναμη ελατηρίου που εξασφαλίζει συνεχή απόδοση με την πάροδο του χρόνου, αλλά το επαναλαμβανόμενο ζευγάρωμα τελικά υποβαθμίζει τα εξαρτήματα του δακτύλου και του ελατηρίου. Οι περισσότεροι κατασκευαστές καθορίζουν 500-1000 κύκλους ζευγαρώματος για τους συνδετήρες τους. Στην πράξη, οι σταθερές εγκαταστάσεις που σπάνια αποσυνδέονται μπορεί να υπερβούν την ονομαστική διάρκεια ζωής, ενώ οι συνδέσεις που επαναδιαμορφώνονται συχνά ενδέχεται να απαιτούν νωρίτερα αντικατάσταση.

Όχι, όλες οι ίνες σε μια διάσπαση MTP πρέπει να είναι του ίδιου τύπου και ποιότητας. Δεν μπορείτε να συνδυάσετε ίνες single mode και multimode σε ένα καλώδιο, ούτε μπορείτε να συνδυάσετε διαφορετικές ποιότητες πολλαπλών λειτουργιών όπως OM3 και OM4. Η προδιαγραφή τύπου ινών ισχύει για ολόκληρο το συγκρότημα, επειδή η διαδικασία κατασκευής απαιτεί συνεπείς διαδικασίες χειρισμού και δοκιμής ινών. Εάν η εφαρμογή σας απαιτεί διαφορετικούς τύπους ινών, χρειάζεστε ξεχωριστά καλώδια διαχωρισμού για κάθε τύπο. Αυτός ο περιορισμός στην πραγματικότητα απλοποιεί την τεκμηρίωση του δικτύου και μειώνει την πιθανότητα τυχαίας σύνδεσης μη συμβατών τύπων ινών.

Η διακύμανση της τιμής στα καλώδια εξόδου MTP προέρχεται από διάφορους παράγοντες. Η ποιότητα της σύνδεσης αντιπροσωπεύει τη μεγαλύτερη διαφορά κόστους-Οι γνήσιες υποδοχές με επωνυμία US Conec MTP κοστίζουν περισσότερο από τις γενικές υποδοχές MPO, αλλά προσφέρουν αυστηρότερες ανοχές και καλύτερη-μακροπρόθεσμη αξιοπιστία. Όσο χαμηλότερη είναι η απώλεια εισαγωγής, τόσο πιο ακριβή είναι η τιμή του καλωδίου εξόδου MPO, με τις εκδόσεις χαμηλών-απωλειών Elite να κοστίζουν περισσότερο από τις τυπικές-εναλλακτικές απώλειες. Η ποιότητα των ινών επηρεάζει επίσης την τιμή, με τις κορυφαίες ίνες Corning ή OFS να έχουν υψηλότερες τιμές από τις εναλλακτικές λύσεις. Τέλος, οι αξιολογήσεις τζάκετ επηρεάζουν το κόστος των καλωδίων-plenum-τα διαβαθμισμένα καλώδια κοστίζουν περισσότερο από τις εκδόσεις ανύψωσης{10}}λόγω των εξειδικευμένων υλικών που απαιτούνται για τη συμμόρφωση με την πυρασφάλεια.

Η βασική εγκατάσταση απαιτεί μόνο τυπικές πρακτικές χειρισμού οπτικών ινών-δεν απαιτούνται εξειδικευμένα εργαλεία. Ωστόσο, ο κατάλληλος εξοπλισμός καθαρισμού είναι απαραίτητος. Ο καθαρισμός των οπτικών βυσμάτων είναι πρωταρχικής σημασίας για την παροχή αξιόπιστων- συνδέσεων οπτικών ινών υψηλής απόδοσης. Θα χρειαστείτε ειδικά εργαλεία καθαρισμού MTP-καθώς η υποδοχή πολλαπλών-ινών απαιτεί διαφορετικές τεχνικές καθαρισμού από τις υποδοχές LC διπλής όψης. Τα μικροσκόπια οπτικής επιθεώρησης βοηθούν στην επαλήθευση της καθαριότητας πριν τις συνδέσεις ζευγαρώματος. Για τη δοκιμή, ένα σετ δοκιμής οπτικής απώλειας (OLTS) με προσαρμογείς καλωδίων εκκίνησης MTP επιτρέπει την πιστοποίηση των εγκατεστημένων συνδέσμων. Αν και αυτά τα εργαλεία αντιπροσωπεύουν μια επένδυση, δεν είναι{10}}συγκεκριμένα-καλώδια-θα τα χρειαστείτε για οποιαδήποτε επαγγελματική εγκατάσταση οπτικών ινών.

Η επιλογή ανάμεσα σε απευθείας συνδέσεις διακοπής και δομημένη καλωδίωση με καλώδια κορμού εξαρτάται από την κλίμακα, τα σχέδια ανάπτυξης και το λειτουργικό μοντέλο του δικτύου σας. Οι μικρές έως μεσαίες αναπτύξεις με σχετικά σταθερές διαμορφώσεις επωφελούνται συχνά από την απλότητα των καλωδίων διακοπής που συνδέονται απευθείας με τον εξοπλισμό. Τα μεγαλύτερα περιβάλλοντα με συχνές μετακινήσεις και αλλαγές συνήθως τα πηγαίνουν καλύτερα με δομημένη καλωδίωση που συγκεντρώνει όλες τις μόνιμες ίνες στα καλώδια κορμού, χρησιμοποιώντας καλώδια διακοπής μόνο ως κοντά καλώδια εξοπλισμού όπου χρειάζεται. Η ωριμότητα του δικτύου έχει επίσης σημασία-οι νεότερες αναπτύξεις μπορούν να τυποποιηθούν σε μία μέθοδο πολικότητας και έναν τύπο σύνδεσης, ενώ τα δίκτυα με συσσωρευμένη υποδομή παλαιού τύπου ενδέχεται να χρειάζονται μικτές προσεγγίσεις για να φιλοξενήσουν τον υπάρχοντα εξοπλισμό.

Η πυκνότητα ίνας που επιτυγχάνεται με την τεχνολογία ξεμπλοκαρίσματος mtp συνεχίζει να βελτιώνεται καθώς προχωρά η τεχνολογία πομποδέκτη. Εκεί όπου οι υποδοχές 12 ινών υποστήριζαν κάποτε μόνο 40G, παρόμοιες φυσικές διεπαφές χειρίζονται τώρα 400G μέσω βελτιωμένων ηλεκτρονικών και οπτικών. Αυτή η τάση προς υψηλότερες ταχύτητες από παρόμοιους αριθμούς ινών μειώνει τη συνολική ποσότητα υποδομής ινών που απαιτείται, αν και δημιουργεί μεγαλύτερες απαιτήσεις για οπτική απόδοση και καθαριότητα. Η τακτική συντήρηση των ακραίων όψεων του συνδετήρα γίνεται ακόμη πιο κρίσιμη καθώς αυξάνονται οι ρυθμοί σήματος και οι προϋπολογισμοί απωλειών σφίγγουν.

Η τεκμηρίωση προσλαμβάνει μεγαλύτερη σημασία στα συστήματα MTP σε σύγκριση με την παραδοσιακή καλωδίωση διπλής όψης. Οι πολλαπλές ίνες σε κάθε σύνδεσμο καθιστούν την οπτική ανίχνευση μη πρακτική-πρέπει να βασίζεστε σε ετικέτες και εγγραφές για να προσδιορίσετε συγκεκριμένες διαδρομές ινών. Η εφαρμογή ενός συνεπούς σχήματος επισήμανσης και η διατήρηση της ακριβούς ως{3}}ενσωματωμένης τεκμηρίωσης από την αρχή αποτρέπει την αντιμετώπιση προβλημάτων αργότερα. Σκεφτείτε το ενδεχόμενο να συμπεριλάβετε τον τύπο πολικότητας, τον αριθμό των ινών και το φύλο σύνδεσης στις συμβάσεις επισήμανσης για να παρέχετε στους τεχνικούς βασικές πληροφορίες με μια ματιά.
