Ποιοι τύποι συνδετήρων MPO ταιριάζουν στα κέντρα δεδομένων;

Ενεργοποίηση-πολλαπλών ινών-Υποδοχές (MPO).έχουν γίνει απαραίτητα στοιχεία υποδομής σε σύγχρονα περιβάλλοντα κέντρων δεδομένων, επιτρέποντας οπτική διασύνδεση υψηλής{0}}πυκνότητας σε 40G, 100G, 400G και αναδυόμενες αρχιτεκτονικές μετάδοσης 800G. Η επιλογή των κατάλληλων διαμορφώσεων σύνδεσης MPO-που περιλαμβάνουν τον αριθμό των ινών, τη μεθοδολογία πολικότητας, τη γεωμετρία του άκρου-και τον παράγοντα μορφής-επηρεάζει άμεσα την απόδοση του προϋπολογισμού του συνδέσμου, τις διαδρομές επεκτασιμότητας και τα γενικά έξοδα συντήρησης σε αναπτύξεις δομημένης καλωδίωσης.

Εδώ είναι το θέμα με τους συνδέσμους MPO που ξεσηκώνουν τους ανθρώπους: η ορολογία είναι ένα χάος. Το MPO σημαίνει multi{1}}fiber push-on, το οποίο περιγράφει το γενικό πρότυπο σύνδεσης που ορίζεται στο IEC 61754-7. Το MTP είναι η έκδοση με εμπορικό σήμα της US Conec-να το σκεφτείτε όπως το Kleenex έναντι του χαρτιού. Είναι μηχανικά εναλλάξιμα, αλλά οι σύνδεσμοι MTP χρησιμοποιούν αυστηρότερες κατασκευαστικές ανοχές, μεταλλικούς σφιγκτήρες καρφίτσας αντί για πλαστικούς και προσφέρουν περιβλήματα που μπορούν να επισκευαστούν στον αγρό.

Οι περισσότεροι άνθρωποι των κέντρων δεδομένων χρησιμοποιούν τους όρους εναλλακτικά. Τεχνικά λάθος, πρακτικά μια χαρά.

Οι διαθέσιμοι αριθμοί ινών εκτελούν τη γκάμα: 8, 12, 16, 24, 32, ακόμη και 48{10}}υπάρχουν παραλλαγές ινών για ειδικές εφαρμογές. Τι θα συναντήσετε πραγματικά σε περιβάλλοντα παραγωγής; Κυρίως 8 ινών και 12 ινών για θύρες πομποδέκτη QSFP, 24 ινών για διανομή διπλής όψης υψηλής πυκνότητας και διαμορφώσεις 16 ινών που κερδίζουν έλξη με νεότερες μονάδες 400G SR8.

Κάθε βύσμα MPO είναι είτε αρσενικό (με οδηγούς καρφίτσες) είτε θηλυκό (χωρίς). Αυτό δεν είναι αυθαίρετο-οι καρφίτσες ευθυγραμμίζουν φυσικά τις όψεις του άκρου- των ινών κατά τη διάρκεια του ζευγαρώματος. Κάνετε λάθος και εξετάζετε είτε μη λειτουργικές συνδέσεις είτε κατεστραμμένο εξοπλισμό.

Ο κανόνας είναι απλός αλλά συχνά παραβιάζεται: οι διεπαφές του πομποδέκτη είναι αρσενικοί, επομένως τα καλώδια patch που συνδέονται με αυτά πρέπει να είναι θηλυκά. Τα καλώδια κορμού λειτουργούν συνήθως από αρσενικό-σε-αρσενικό, ζευγαρώνοντας μεταξύ θηλυκών-σε-προσαρμογών θηλυκών στα patch panels.

Έχω δει τεχνικούς να πιέζουν δύο αρσενικούς συνδέσμους μέσω ενός αταίριαστου προσαρμογέα. Οι ακίδες οδηγών λυγίζουν, οι δακτύλιοι δεν ευθυγραμμίζονται και ξαφνικά εξηγείτε στη διοίκηση γιατί η απώλεια εισαγωγής σε αυτόν τον σύνδεσμο μεταπήδησε από 0,3 dB σε μη χρησιμοποιήσιμη.

Ρωτήστε οποιονδήποτε εργολάβο καλωδίωσης τι τους κρατά ανοιχτούς τη νύχτα και η πολικότητα θα μπει στη λίστα. Στα συστήματα διπλής ίνας, χρειάζεστε σήματα μετάδοσης για να φτάσετε στις θύρες λήψης και αντίστροφα. Με μονής-υποδοχής LC ινών, αυτό είναι απλό. Με συστοιχίες MPO 12 ινών που μεταφέρουν παράλληλη οπτική κίνηση; Γίνεται πολύπλοκο γρήγορα.

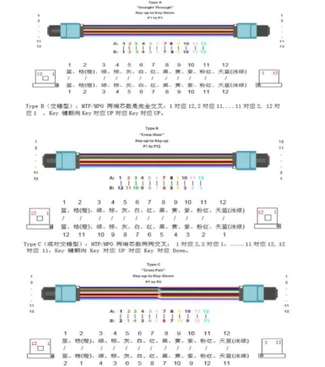

Το TIA-568 ορίζει τρεις μεθόδους πολικότητας:

Τύπος Α (ευθεία-μέσω): Η θέση 1 ινών συνδέεται με τη θέση 1 στο μακρινό άκρο. Το κλειδί σύνδεσης αναστρέφει τον προσανατολισμό-κλειδί-επάνω στη μία άκρη, το πλήκτρο-κάτω στην άλλη. Χρειάζεστε μεικτούς τύπους καλωδίων μπαλωμάτων στα σημεία τερματισμού για να επιτύχετε σωστή ευθυγράμμιση Tx/Rx.

Τύπος Β (αντίστροφη): Και οι δύο υποδοχές είναι βασισμένες-και δημιουργώντας μια πλήρη αντιστροφή ινών-η θέση 1 φτάνει στη θέση 12. Αυτή είναι η επιλογή-για άμεσους πομποδέκτης-προς-παράλληλους οπτικούς συνδέσμους πομποδέκτη. Οι εφαρμογές SR4, DR4, DR{10}} βασικά το απαιτούν.

Τύπος C (ζεύγος-αναποδογυρίστηκε): Οι ίνες εναλλάσσονται σε γειτονικά ζεύγη (1↔2, 3↔4, κ.λπ.). Λειτουργεί για σενάρια εκτροπής διπλής όψης, αλλά δημιουργεί πονοκεφάλους για παράλληλη οπτική. Ειλικρινά, σπάνια βλέπω πλέον τον Τύπο C σε νέες αναπτύξεις.

Το λάθος που κάνουν όλοι: ανάμειξη τύπων πολικότητας μεσαίου-καναλιού. Ο σύνδεσμός σας 40G QSFP δεν θα καθιερωθεί, θα αφιερώσετε τρεις ώρες δοκιμάζοντας μεμονωμένους κλώνους ινών και τελικά θα ανακαλύψετε ότι κάποιος άρπαξε ένα έμπλαστρο τύπου Α, όπου προσδιορίστηκε ο Τύπος Β.

Επιλέξτε μια μέθοδο. Τεκμηριώστε το με εμμονή. Βάλτε τα πάντα με ετικέτα.

MPO Connector Types

Αυτό το επιχείρημα τρέχει εδώ και χρόνια και μάλλον δεν θα σταματήσει.

Βασικά{10}}12 συστήματα που χτίστηκαν γύρω από υποδοχές MPO-12 έγιναν στάνταρ επειδή οι πρώτες παράλληλες οπτικές εφαρμογές χρησιμοποιούσαν μετάδοση 10 ινών (4x10G SR4 για 40G Ethernet). Η υποδομή που εγκαταστάθηκε κατά τη διάρκεια εκείνης της εποχής έλαβε προσαυξήσεις 12 ινών. Patch panels, κασέτες, καλώδια κορμού-όλα σχεδιασμένα γύρω από δεκάδες ίνες.

Στη συνέχεια εμφανίστηκαν πομποδέκτες QSFP χρησιμοποιώντας μόνο 8 ίνες (θέσεις 1-4 και 9-12, αφήνοντας τις μεσαίες τέσσερις σκοτεινές). Ξαφνικά το 33% της χωρητικότητας των ινών σας παραμένει αχρησιμοποίητο σε κάθε σύνδεση MPO-12. Είναι ακριβά απόβλητα σε κλίμακα.

Η αρχιτεκτονική Base-8 αντιμετωπίζει αυτό δημιουργώντας υποδομή γύρω από συνδέσμους MPO-8. Πλήρης χρήση ινών, χωρίς σπατάλη. Ωστόσο, είναι χαμηλότερης πυκνότητας ανά υποδοχή και απαιτεί διαφορετικές κασέτες, προσαρμογείς και διαμορφώσεις διαχωρισμού από τις υπάρχουσες αναπτύξεις Base-12.

Η ειλικρινής απάντηση; Εξαρτάται από το σημείο εκκίνησης.

Τα κέντρα δεδομένων Greenfield με καθαρές σελίδες επιλέγουν συχνά το Base-8 για αποτελεσματικότητα. Οι τοποθεσίες Brownfield με υπάρχουσες υποδομές MPO-12 αντιμετωπίζουν οδυνηρές αποφάσεις μετάβασης. Οι υπερκλιμακωτές εκτελούν μερικές φορές υβριδικά περιβάλλοντα - Base-8 για άμεσες συνδέσεις πομποδέκτη, Base-12 για δομημένη διανομή - και διαχειρίζονται την πολυπλοκότητα της μετατροπής εσωτερικά.

Το MPO-24 προσφέρει μια μέση διαδρομή με μεγαλύτερη πυκνότητα από οποιαδήποτε επιλογή. Είκοσι τέσσερις ίνες υποστηρίζουν διαμορφώσεις 3×8 και 2×12 μέσω καλωδίων μετατροπής, παρέχοντας ευελιξία μετανάστευσης με κόστος πιο περίπλοκης διαχείρισης πολικότητας.

Για χρόνια, το UPC (υπερφυσική επαφή) κυριάρχησε στις αναπτύξεις πολυτροπικών κέντρων δεδομένων. Η επίπεδη-γεωμετρία προσώπου λειτουργεί καλά για διαμόρφωση NRZ σε ταχύτητες 10G και 25G.

Τότε συνέβη το PAM4.

Οι σύγχρονοι πομποδέκτες 400G και 800G που χρησιμοποιούν σηματοδότηση 100G-PAM4 είναι εξαιρετικά ευαίσθητοι στις οπίσθιες-αντανακλάσεις. Το σχήμα διαμόρφωσης τεσσάρων-επιπέδων συμπιέζει τα περιθώρια του σήματος αρκετά σφιχτά ώστε οι οπτικές επιστροφές από ατελείς διεπαφές σύνδεσης μπορούν να δημιουργήσουν σφάλματα bit. Οι κατασκευαστές πομποδέκτη ανταποκρίθηκαν καθορίζοντας τις διεπαφές APC (γωνιακή φυσική επαφή)-που 8-βαθμοί γυαλίσματος τελικής όψης εκτρέπουν το φως στην επένδυση και όχι πίσω προς το λέιζερ.

Η CommScope, η Corning και άλλοι μεγάλοι προμηθευτές προσφέρουν πλέον επιλογές APC MPO ειδικά για αναπτύξεις πολλαπλών λειτουργιών PAM4. Η πρακτική καθοδήγηση από την NVIDIA και άλλες: χρησιμοποιήστε MPO-12/APC ή MPO-16/APC για συνδέσεις 400G SR4/SR8, ιδιαίτερα σε νέες εκδόσεις.

Μια κρίσιμη προειδοποίηση: τα άκρα APC και UPC-πρόσωπα δεν μπορούν να συνδυαστούν. Οι γεωμετρίες είναι φυσικά ασύμβατες. Οι τοποθεσίες Brownfield που μεταναστεύουν σε 400G χρειάζονται υβριδικά καλώδια (APC στην πλευρά του πομποδέκτη, UPC προς την υπάρχουσα υποδομή) ή πρέπει να τερματίσουν εκ νέου τα επηρεαζόμενα τμήματα κορμού.

Αυτό είναι το είδος της λεπτομέρειας που φαίνεται ασήμαντο έως ότου στέκεστε μπροστά από ένα patch panel με ασυμβίβαστες υποδοχές στις 2 π.μ.

MPO Connector Types

Δεν εξυπηρετούν όλα τα καλώδια MPO τον ίδιο σκοπό.

Καλώδια βραχυκυκλωτήρα:

Κοντά patch κορδόνια με υποδοχές MPO και στα δύο άκρα. Χρησιμοποιείται για απευθείας συνδέσεις εξοπλισμού-πομποδέκτης με πομποδέκτη ή πομποδέκτης σε πίνακα ενημέρωσης κώδικα. Ενιαία-κατασκευή μπουφάν, ανοχή ακτίνας κάμψης.

Καλώδια κορμού:

Η ραχοκοκαλιά. Συγκροτήματα-με υψηλό αριθμό ινών (72, 144, 288 ίνες) που εκτελούνται μεταξύ των περιοχών διανομής. Κατασκευή διπλού-μπουφάν για μηχανική προστασία, που συνήθως αναπτύσσεται μέσω των δίσκων καλωδίων και των διαδρομών. Αυτές είναι οι μόνιμες επενδύσεις σας σε υποδομές.

Καλώδια καλωδίων

(fanout/breakout): MPO στο ένα άκρο, πολλαπλές υποδοχές duplex (LC, SC) στο άλλο. Απαραίτητο για τη σύνδεση του κορμού MPO με τον παλαιό εξοπλισμό 10G ή για την παροχή πρόσβασης ανά ίνα σε σημεία διανομής. Μια πλεξούδα διπλής όψης 12 ινών MPO έως 6×LC γεφυρώνει παράλληλους και αμφίδρομους κόσμους.

Καλώδια μετατροπής:

Μετασχηματισμός μεταξύ των διαμορφώσεων αριθμού ινών. MPO-24 έως 2×MPO-12. MPO-24 έως 3×MPO-8. Αυτά επιτρέπουν την ευελιξία της υποδομής, αλλά προσθέτουν απώλεια και πολυπλοκότητα εισαγωγής. Χρησιμοποιήστε με φειδώ.

Εδώ είναι που τα πράγματα γίνονται ενδιαφέροντα.

Οι παραδοσιακές υποδοχές MPO-ακόμα και οι παραλλαγές MPO-16 και MPO-24 ξεπερνούν τα όρια πυκνότητας. Το περίβλημα του συνδετήρα απλά δεν μπορεί να συρρικνωθεί περαιτέρω, διατηρώντας παράλληλα το τυπικό αποτύπωμα ατράκτου MT.

Οι σύνδεσμοι Very Small Form Factor (VSFF) ακολουθούν διαφορετική προσέγγιση. Δύο κορυφαία σχέδια:

SN-MT(Senko): Βασισμένο στον παράγοντα διπλής όψης SN, χρησιμοποιώντας κάθετη στοίβαξη ινών. Διατίθεται σε διαμορφώσεις 8 ινών και 16 ινών. Περίπου 2,7× την πυκνότητα του τυπικού MPO.

MMC(Η.Π.Α. Conec): Χρησιμοποιεί μια μικρογραφία "TMT" που έχει τα δύο-τρίτα του ύψους και το ήμισυ του μήκους των τυπικών δακτυλίων MT. Διατίθεται σε εκδόσεις 12, 16 και 24 ινών. Επιτυγχάνει περίπου 3× πυκνότητα MPO.

Και οι δύο υποδοχές κερδίζουν έλξη σε περιβάλλοντα υπερκλίμακας, ιδιαίτερα για αναπτύξεις 800G και συμπλέγματα GPU AI/ML όπου ο χώρος στο rack προσφέρεται σε κορυφαίες τιμές. Η Corning, η CommScope και άλλες προσφέρουν τώρα δομημένα συστήματα καλωδίωσης που είναι χτισμένα γύρω από την υποδομή MMC.

Τα μαθηματικά είναι πειστικά: 216 υποδοχές SN-MT χωρούν στον ίδιο χώρο με 80 παραδοσιακές υποδοχές MPO-16. Αυτό είναι 3.456 ίνες έναντι 1.280 ινών ανά RU.

Η υιοθέτηση παραμένει πρώιμο-στάδιο για τα κέντρα δεδομένων επιχειρήσεων. Τα εργαλεία επιθεώρησης και καθαρισμού είναι νεότερα, η εκπαίδευση εγκατάστασης λιγότερο διαδεδομένη και το οικοσύστημα των συμβατών εξαρτημάτων είναι μικρότερο από τις ώριμες πλατφόρμες MPO. Αλλά η τροχιά είναι ξεκάθαρη-Το VSFF θα έχει σημασία για τις απαιτήσεις υψηλής-πυκνότητας.

Σταμάτα να το σκέφτεσαι υπερβολικά

Για παράλληλη οπτική 40G/100G QSFP: MPO-12 ή MPO-8, πολικότητα τύπου Β, βερνίκι UPC. Αυτή είναι η υποδομή εμπορευμάτων σε αυτό το σημείο.

Για 400G SR4/SR8 multimode: MPO-12/APC ή MPO-16/APC, πολικότητα τύπου Β. Επαληθεύστε τις προδιαγραφές διεπαφής πομποδέκτη - ορισμένοι εξακολουθούν να χρησιμοποιούν UPC.

Για δομημένη διανομή διπλής όψης: Τα καλώδια κορμού MPO-24 τύπου A με αρθρωτές κασέτες παρέχουν την ευκολότερη διαδρομή μετάβασης από 10G έως 100G. Οι κασέτες χειρίζονται τη μετατροπή πολικότητας.

Για νέα συμπλέγματα AI/HPC: Αξιολογήστε σοβαρά τις επιλογές VSFF. Η πυκνότητα ωφελεί τη σύνθεση σε μεγάλες αναπτύξεις.

Για μετανάστευση στο Brownfield: Τεκμηριώστε τι έχετε πριν αγοράσετε οτιδήποτε. Αναντιστοιχίες πολικότητας, ασυμβατότητες APC/UPC και διενέξεις Base-8/Base-12 θα εμφανιστούν κατά τη διάρκεια των αναβαθμίσεων. Προϋπολογισμός για υβριδικά καλώδια και προσαρμογείς μετατροπής.

Κάθε σύνδεσμος MPO χρειάζεται πιστοποίηση Tier 1 πριν από τη χρήση της παραγωγής. Αυτό σημαίνει μετρήσεις οπτικών απωλειών σε όλα τα ζεύγη ινών, επαλήθευση πολικότητας και τεκμηρίωση επαρκή για τη συμμόρφωση με την εγγύηση του κατασκευαστή.

Η δοκιμή MPO είναι πιο αργή από την αμφίδρομη. Ένας σύνδεσμος MPO-12 έχει δώδεκα άκρα ινών-για επιθεώρηση, καθαρισμό και επαλήθευση - το καθένα από ένα πιθανό σημείο αστοχίας. Η μόλυνση σε μία μόνο ίνα μπορεί να υποβαθμίσει έναν ολόκληρο παράλληλο οπτικό σύνδεσμο.

Το Fluke Networks FI-3000 και παρόμοια εργαλεία επιθεώρησης παρέχουν αυτοματοποιημένη ανάλυση pass/fail έναντι των προτύπων IEC. Χρησιμοποιήστε τα. Η οπτική επιθεώρηση εντοπίζει μόλυνση που ενδέχεται να μην ελέγχεται από τη δοκιμή απώλειας έως ότου η σύνδεση αποτύχει υπό φόρτωση.

Και καθαρίστε κάθε σύνδεσμο. Πάντοτε. Ο αριθμός των διακοπών παραγωγής που μπορούν να ανιχνευθούν σε σωματίδια σκόνης στα φερμουλά MPO θα σας καταθλίψει.

MPO Connector Types

Η επιλογή συνδέσμου MPO δεν είναι μια γοητευτική εργασία μηχανικής. Είναι υδραυλικές εγκαταστάσεις υποδομής-το είδος απόφασης που φαίνεται βαρετή μέχρι να περιορίσει τις επιλογές αναβάθμισής σας πέντε χρόνια αργότερα ή να προκαλέσει διαλείπουσες βλάβες που χρειάζονται εβδομάδες για να διαγνωστούν.

Η τεχνολογία συνεχίζει να εξελίσσεται. APC multimode, παράγοντες μορφής VSFF, 32-διαμορφώσεις ινών και 48 ινών για αναδυόμενες εφαρμογές 1.6T - ο οδικός χάρτης επεκτείνεται συνεχώς.

Χτίστε για αυτό που χρειάζεστε σήμερα, αλλά αφήστε τον εαυτό σας χώρο για ελιγμούς. Τεκμηριώστε τα σχήματα πολικότητας σας, τυποποιήστε τον αριθμό των ινών όπου είναι δυνατόν και προϋπολογισμό για εξοπλισμό επιθεώρησης που λειτουργεί πραγματικά με τους τύπους των συνδέσμων σας.

Τα κέντρα δεδομένων που λειτουργούν ομαλά είναι εκείνα στα οποία κάποιος πήρε σωστά βαρετές αποφάσεις υποδομής πριν από χρόνια. Γίνε αυτό το άτομο.
