Εισαγωγή στη δοκιμή των ινών MPO

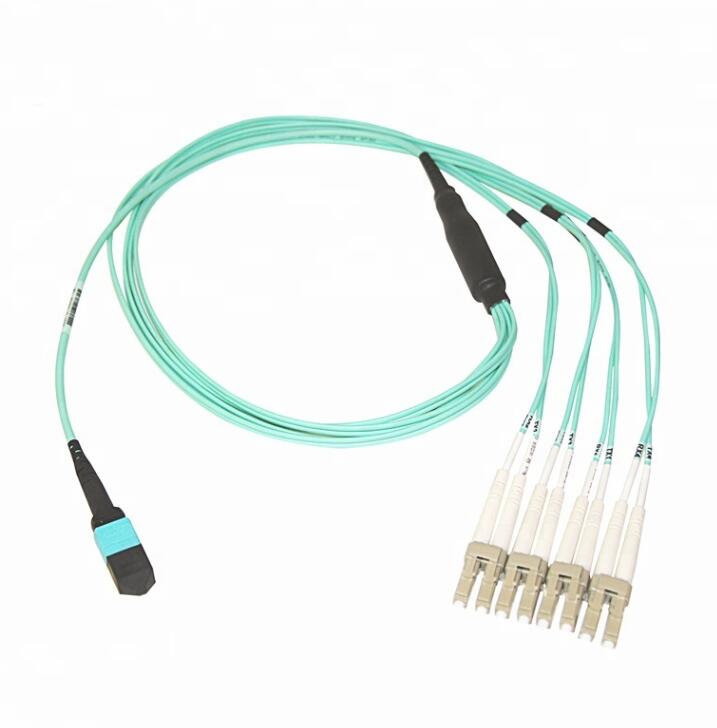

Τα καλώδια κορμού MPO (δείτε την παρακάτω εικόνα) έχουν γίνει η κοινή λύση καλωδίωσης για τις συνεχώς αυξανόμενες απαιτήσεις εύρους ζώνης δεδομένων. Οι σύνδεσμοι καλωδίων ινών MPO διαθέτουν τα χαρακτηριστικά της παράλληλης μετάδοσης και είναι συμπαγή, προ-τερματισμένα, ικανά να χειριστούν το εύρος ζώνης μέχρι 100 Gbps, ακόμη και να συνδέσουν και να παίξουν από σχεδιασμό. Η δοκιμή, η πιστοποίηση και η μετανάστευση των καλωδίων ινών MPO θα μπορούσαν να είναι ένας εφιάλτης αν και έχουν αυτά τα πλεονεκτήματα. Αυτό το άρθρο θα εστιάσει στα δοκιμαστικά καλώδια MPO στο κέντρο δεδομένων.
Η τυπική διαδικασία δοκιμής των καλωδίων ινών μπορεί να είναι χρονοβόρα, επιρρεπή σε λάθη και μόλις ρίξετε την πολικότητα και των 12 συνδέσεων ινών στο μίγμα, σχεδόν μια χειροκίνητη υπόθεση. Και αν μεταναστεύσετε από 10 Gbps σε 40/100 Gbps, πρέπει να δοκιμάσετε και να επικυρώσετε την απόδοση ξανά.
Για να κατανοήσετε καλύτερα τις προκλήσεις της επικύρωσης του καλωδίου MPO, είναι σημαντικό να κατανοήσετε τα καλώδια MPO και τον τρόπο δοκιμής τους. Μια σύνδεση MPO είναι περίπου το μέγεθος ενός νυχιού και περιέχει 12 οπτικές ίνες, καθένα λιγότερο από τη διάμετρο μιας ανθρώπινης τρίχας, και κάθε μία πρέπει να εξεταστεί χωριστά. Η πραγματική δοκιμή ινών είναι αρκετά γρήγορη, συνήθως κάτω από 10 δευτερόλεπτα ανά ίνα, όταν τελειώσετε.
Η πρόκληση είναι ότι οι προ-τερματιζόμενες ίνες είναι εγγυημένες μόνο καλές, όπως υπάρχουν στο εργοστάσιο του κατασκευαστή. Στη συνέχεια, πρέπει να μεταφερθεί, να αποθηκευτεί και αργότερα να λυγίσει και να τραβηχτεί κατά την εγκατάσταση στο κέντρο δεδομένων. Όλα τα είδη αβεβαιότητας απόδοσης παρουσιάζονται προτού αναπτυχθούν τα καλώδια οπτικών ινών. Η σωστή δοκιμή των καλωδίων που έχουν προηγουμένως τερματιστεί μετά την εγκατάσταση είναι ο μόνος τρόπος για να διασφαλιστεί η απόδοση σε μια ζωντανή εφαρμογή. Η δοκιμή και ο προσδιορισμός της πολικότητας των ινών είναι μια άλλη πρόκληση. Ο απλός σκοπός οποιασδήποτε διάταξης πολικότητας είναι να παρέχει μια συνεχή σύνδεση από τον πομπό του συνδέσμου στον δέκτη του συνδέσμου. Για τους συνδέσμους συστοιχιών, το TIA-568-C.0 ορίζει τρεις μεθόδους για να επιτευχθεί αυτό: Οι μέθοδοι Α, Β και C. Τα λάθη ανάπτυξης είναι κοινά, επειδή αυτές οι μέθοδοι απαιτούν συνδυασμό καλωδίων patch με διαφορετικούς τύπους πολικότητας.
Η χρήση των καλωδίων MPO για σύνδεση καναλιών 10G στο κέντρο δεδομένων έχει αυξηθεί σταθερά τα τελευταία χρόνια. Αυτός ο δίαυλος απαιτεί τη χρήση κασέτας στο τέλος του καλωδίου MPO που έχει σχεδιαστεί για να δέχεται συνδέσεις εξοπλισμού παλαιού τύπου. Τώρα οι συνδέσεις 40G και 100G κυκλοφορούν στην αγορά. Έτσι, έχει προκύψει μια διαδρομή μετακίνησης: αφαιρέστε την κασέτα 10G από το καλώδιο MPO και αντικαταστήστε την με ένα διάφραγμα που δέχεται σύνδεση 40G. Στη συνέχεια, ίσως είναι δυνατή η αφαίρεση του διαφράγματος και η άμεση σύνδεση MPO για 100 Gbps.
Το πρόβλημα είναι ότι ενώ αυτή η στρατηγική μετανάστευσης είναι ένας αποτελεσματικός τρόπος μόχλευσης για την υπάρχουσα καλωδίωση, σε σύγκριση με τη σύνδεση 10G, τα πρότυπα 40G και 100G απαιτούν διαφορετική οπτική τεχνολογία (παράλληλη οπτική) και αυστηρότερες παραμέτρους απώλειας. Σε γενικές γραμμές, πρέπει να επαληθεύσετε τους συνδέσμους για να διασφαλίσετε την απόδοση που απαιτεί η οργάνωση όταν έχετε μεταναστεύσεις στο δίκτυό σας.
Τι θα έκανε μια σωστή δοκιμή MPO; Η απάντηση είναι απλή. Δοκιμάστε όλες τις 12 ίνες - ολόκληρο το καλώδιο - ταυτόχρονα και συνολικά (συμπεριλαμβανομένης της απώλειας, της πολικότητας). Αυτό το είδος δοκιμαστικής ικανότητας αλλάζει το τοπίο των ινών, επιτρέποντας στους τεχνίτες και στους εγκαταστάτες να επικυρώνουν αποτελεσματικά και να αντιμετωπίζουν προβλήματα με την πλέξη ινών μέσω της διαδικασίας, αντιμετωπίζοντας ένα ολόκληρο κορμό καλωδίων 12 ινών με το πάτημα ενός κουμπιού.
Τα εργαλεία για την εκτέλεση αυτού του τύπου δοκιμής αναδύονται στην αγορά και υπόσχονται να μειώσουν το χρόνο και το κόστος εργασίας έως και 95% σε σχέση με τις δοκιμές μεμονωμένων ινών. Τα χαρακτηριστικά που πρέπει να αναζητήσετε σε ένα τέτοιο εργαλείο περιλαμβάνουν τα ακόλουθα μέρη.
Μια ενσωματωμένη υποδοχή MPO για την εξάλειψη της πολυπλοκότητας και των χειροκίνητων υπολογισμών που συνδέονται με ένα καλώδιο εξόδου.
Μια ενιαία λειτουργία ελέγχου "Σάρωση όλων" που παρέχει οπτική επαλήθευση μέσω μιας διαισθητικής διεπαφής για όλες τις 12 ίνες MPO σε ένα σύνδεσμο.
Ενσωματωμένη επαλήθευση πολικότητας για σύνδεση από άκρο σε άκρο καλωδίων κορμού MPO.
Η λειτουργία "Επιλογή ατομικών ινών" επιτρέπει στον χρήστη να αντιμετωπίσει με μεγαλύτερη ακρίβεια μία μόνο ίνα.
Η ζήτηση για γρήγορη και αξιόπιστη παράδοση κρίσιμων εφαρμογών οδηγεί την τεχνολογία των κέντρων δεδομένων να εξελιχθούν με έναν συνεχώς αυξανόμενο ρυθμό. Και η ακόρεστη ανάγκη για εύρος ζώνης διασφαλίζει ότι η ακεραιότητα του κέντρου δεδομένων έχει συνδεθεί άρρηκτα με τη δύναμη της υποδομής καλωδίωσης ινών. Η αυξανόμενη χρήση καλωδίων κορμού MPO σημαίνει ότι είναι καιρός να σταματήσουμε την επαχθή επαλήθευση των μεμονωμένων ινών. Μετά από όλα, είναι μια ενιαία σύνδεση MPO. Θα πρέπει να είστε σε θέση να δοκιμάσετε τη σύνδεση MPO στο σύνολό της.
