Ο ρόλος των κοινών τύπων οπτικού εξασθενητή
Εξασθενητές ινώνδεν είναι τόσο δημοφιλείς όσο πλεξίδες ινών ή κορδόνια μπαλώματος. Ωστόσο, είναι απολύτως απαραίτητο στις συνδέσεις οπτικών ινών. Υπάρχουν ακόμη ορισμένοι κοινοί τύποι οπτικών εξασθενητών στην αγορά.
Πριν μάθουμε τους κοινούς τύπους οπτικού εξασθενητή, πρέπει να μάθουμε παρακάτω λεπτομέρειες σχετικά με το τι είναι εξασθενητής οπτικών ινών.
Ο εξασθενητής οπτικών ινών είναι μια παθητική συσκευή που χρησιμοποιείται για τον εντοπισμό σφαλμάτων της απόδοσης ισχύος φωτός στο σύστημα οπτικών επικοινωνιών, την αποσφαλμάτωση της βαθμονόμησης βαθμονόμησης του οργάνου οπτικών ινών και τη μείωση του σήματος οπτικών ινών. Το προϊόν είναι κατασκευασμένο από ίνες εξασθένησης με μεταλλικά ιόντα, τα οποία μπορούν να προσαρμόσουν την οπτική ισχύ στο απαιτούμενο επίπεδο. Γενικά, οι οπτικοί εξασθενητές χρησιμοποιούνται σε εφαρμογές μεγάλου μήκους απλής λειτουργίας για την αποφυγή της υπερφόρτωσης οπτικού στον δέκτη.
Αρχή εξασθενητή οπτικών ινών
Οι εξασθενητές είναι σαν γυαλιά ηλίου, τα οποία προστατεύουν τα μάτια σας από έντονο φως απορροφώντας επιπλέον ενέργεια. Οι εξασθενητές οπτικών ινών μπορούν να προστατεύσουν τις οπτικές ίνες δουλεύοντας σε συγκεκριμένα μήκη κύματος, όπως γυαλιά ηλίου. Το πρότυπο ενός καλού εξασθενητή ινών είναι η αντικατάσταση της ανακλαστικής ίνας απορροφώντας επιπλέον ίνες. Επειδή στην επικοινωνία οπτικών ινών, είναι απαραίτητο να χρησιμοποιείται χαμηλότερη οπτική ισχύ χωρίς να καταστρέφεται ο εξασθενητής οπτικών ινών.
Λίστες κοινών τύπων οπτικού εξασθενητή
Οι οπτικοί εξασθενητές μπορούν να λάβουν διάφορες μορφές και συνήθως ταξινομούνται ως σταθεροί ή μεταβλητοί εξασθενητές. Επιπλέον, μπορούν να ταξινομηθούν ως LC, SC, ST, FC, MU, E2000 κ.λπ. ανάλογα με τους διαφορετικούς τύπους συνδέσμων. Παρεμπιπτόντως, ο εξασθενητής χωρίζεται σε θηλυκό σε θηλυκό και θηλυκό σε αρσενικό. Ο εξασθενητής όχι μόνο έχει διαφορετικό προαιρετικό τύπο, όπως apc, upc ή pc, αλλά έχει και singlemode και multimode.
Εξασθενητής οπτικών ινών SC
Εξασθενητής οπτικών ινών SCΚοινοί τύποι οπτικών εξασθενητών
Εξασθενητής ινών SC: εφαρμόζεται στη διεπαφή ινών SC, μοιάζει πολύ με τη διεπαφή RJ-45, αλλά η διεπαφή SC είναι πιο επίπεδη και η διακριτή διαφορά της είναι η αφή του εσωτερικού. Εάν είναι 8 λεπτές φέτες χαλκού, είναι η διασύνδεση RJ-45 και εάν μια χαλκός στήλη είναι μια διεπαφή ινών SC.
Διάφορος τύπος εξασθενητή οπτικών ινών SC που προσφέρουμε είναι και οι δύο SC UPC, SC APCand SC PCfiber εξασθενητές. Οι τιμές εξασθένισης κυμαίνονται από 1dB έως 30dB. Το τυπικό μήκος κύματος λειτουργίας είναι 1310nm και 1550nm, τα οποία ταιριάζουν για εφαρμογές ινών μονής λειτουργίας. Αλλά επίσης έχουν μήκος κύματος 850 nm, το οποίο ταιριάζει σε εφαρμογές ινών πολλαπλών τρόπων.
Εξασθενητής οπτικών ινών LC
Κοινοί τύποι εξασθενητών οπτικών ινών lc
Ο εξασθενητής ινών LC εφαρμόζεται στη διεπαφή οπτικών ινών LC για τη σύνδεση του συνδετήρα της μονάδας SFP. Είναι κατασκευασμένο από έναν βολικό μηχανισμό ασφάλισης αρθρωτού μανδάλου (RJ).
Ο συνηθέστερα χρησιμοποιούμενος τύπος είναι εξασθενητής οπτικών ινών τύπου θηλυκού σε αρσενικό, έχει συνδετήρα οπτικών ινών στη μία πλευρά και η άλλη πλευρά είναι προσαρμογέας οπτικών ινών θηλυκού τύπου, το όνομα εξασθενητή οπτικών ινών βασίζεται στον τύπο σύνδεσης και στο επίπεδο εξασθένησης . Ο εξασθενητής οπτικών ινών LC 5dB σημαίνει ότι αυτός ο εξασθενητής χρησιμοποιεί συνδετήρα οπτικών ινών LC και μπορεί να μειώσει το επίπεδο ισχύος των οπτικών ινών κατά 5dB. Το εύρος εξασθένησης που χρησιμοποιείται συνήθως είναι από 1dB έως 30dB.
Εξασθενητής οπτικών ινών ST
Συνήθης εξασθενητής οπτικών ινών Κοινοί τύποι οπτικών εξασθενητών
Εφαρμόζεται στη διασύνδεση οπτικών ινών ST, που χρησιμοποιείται συνήθως στο ράφι διανομής οπτικών ινών, το κέλυφος είναι στρογγυλό, ο τρόπος στερέωσης είναι βιδωτή πόρπη. Έχουν μονόμορφο και multimode, τα μήκη κύματος αντιστοίχως 1330nm και 850nm.

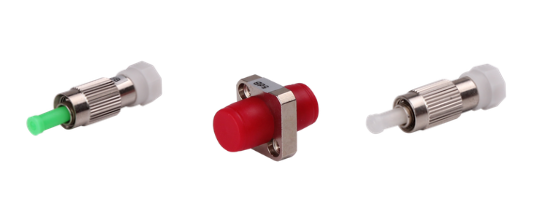

Εξασθενητής οπτικών ινών FC
Fc εξασθενητής οπτικών ινών Κοινοί τύποι οπτικού εξασθενητή
Εφαρμόζεται στη διασύνδεση οπτικών ινών FC, η εξωτερική ενίσχυση είναι κατασκευασμένη από μεταλλικό μανίκι και ο τρόπος στερέωσης είναι η βιδωτή πόρπη. Η τιμή εξασθένησης του εξασθενητή μας είναι πιο ακριβής και η τιμή είναι πιο ευνοϊκή.
