●Επισκόπηση
ιδιότητες προϊόντος: Γραμμή παραγωγής βραχυκυκλωτήρα οπτικών ινών
Τόπος κατασκευής προϊόντος: Κίνα
Μάρκα: FOCC και εργοστάσιο OEM
Τόπος αποστολής: Shenzhen
Συσκευασία: τυποποιημένη συσκευασία εξαγωγής
Μεταφορές: θαλάσσιες μεταφορές, χερσαίες μεταφορές, αεροπορικές μεταφορές, ταχεία παράδοση, άλλα
Θα παρέχουμε τεχνική καθοδήγηση καθ' όλη τη διάρκεια της διαδικασίας έως ότου η εταιρεία σας είναι εξειδικευμένη στη λειτουργία του εξοπλισμού για την παραγωγή προϊόντων υψηλής ποιότητας και προσόντων. Η παραγωγή καλωδίων επιθεμάτων οπτικών ινών χωρίζεται στα ακόλουθα στάδια:
Βήμα 1: Κόψτε το καλώδιο οπτικών ινών
Εξοπλισμός που χρησιμοποιείται: Αυτόματο μηχάνημα κοπής οπτικών ινών
Η αυτόματη μηχανή κοπής οπτικών καλωδίων είναι ένας ειδικός εξοπλισμός που χρησιμοποιείται για την κοπή, την περιέλιξη και τη μέτρηση οπτικών καλωδίων. Η αυτόματη μηχανή κοπής καλωδίων μπορεί να κόψει και να τυλίξει καλώδια διαφορετικών προδιαγραφών σε συγκεκριμένο μήκος και να τα τοποθετήσει σε δακτυλίους. Η αυτόματη μηχανή κοπής καλωδίων έχει τα πλεονεκτήματα του ακριβούς μήκους, της ενσωματωμένης κοπής και περιέλιξης και του αυτοματισμού.
Η αυτόματη μηχανή κοπής οπτικών καλωδίων είναι ένας τυπικός ειδικός εξοπλισμός ειδικά σχεδιασμένος για παραγωγή. Ισχύει για οπτικά καλώδια από ø0.9 έως ø6 (συμπεριλαμβανομένων των θωρακισμένων οπτικών καλωδίων κάτω από το ø4). Το αυτόματο ψαλιδάκι με νήματα υιοθετεί ένα έγχρωμο λειτουργικό σύστημα ανθρώπου-μηχανής στα κινέζικα και τα αγγλικά. Συνδυάζοντας τα πλεονεκτήματα παρόμοιων προϊόντων στο εσωτερικό και στο εξωτερικό, το αυτόματο ψαλιδάκι με νήματα προσθέτει ένα σύνολο λειτουργιών αυτόματης επεξεργασίας ανάδρασης δεδομένων. Η ακρίβεια του μήκους κοπής του νήματος έχει βελτιωθεί σημαντικά και διαθέτει λειτουργία αυτόματης λήψης νήματος. Καλώδιο, αυτόματη κοπή και προστασία καλωδίων, αυτόματη μηχανή κοπής καλωδίων και λειτουργίες ενδιάμεσης ανάρτησης. Οι ρυθμίσεις μήκους και ταχύτητας είναι ευέλικτες και η απόδοση παραγωγής είναι υψηλή.
|
Δυναμικό
|
AC220V
|
|
Συχνότητα
|
50 Hz
|
|
Εξουσία
|
550W
|
|
Βάρος
|
125 κιλά
|
|
Τρόπος ελέγχου
|
οθόνη αφής
|
|
Διάμετρος κοπής καλωδίων
|
({0}}.9‒ 6 .0)ΜΜ απλό ή διπλό οπτικό καλώδιο
|
|
Μήκος κοπής καλωδίου
|
Μικρότερο ή ίσο με 450 mtr
|
|
Ανοχή μήκους
|
3‰
|
|
Ταχύτητα κοπής
|
0.1-1.6m/s
|
|
Τρόπος εκκένωσης καλωδίου
|
Αυτόματο
|
|
Τρόπος συλλογής καλωδίων
|
Σύνδεση με διπλό τροχό
|
Βήμα 2: Περάστε τα κομμάτια με κλωστή και αφαιρέστε τις ίνες
|
Εξωτερικό μέγεθος
|
750*660*800 (MM)
|
|
Αποτελεσματικότητα εργασίας
|
1500-1800PCS/H
|
|
Δυναμικό
|
220v
|
|
Πίεση αέρα
|
0.8mpa
|
|
Βάρος
|
95 κιλά
|
|
Εξωτερικό μέγεθος
|
620*240*220 (MM)
|
|
Ηλεκτρισμός
|
AC 220-240V
|
|
Ονομαστική ισχύς
|
65W
|
|
Ονομαστική πίεση αέρα
|
0.5-0.8MPa
|
|
Αποτελεσματικότητα εργασίας
|
>1200 τμχ/Υ
|
1. Τοποθετήστε τα εξαρτήματα σύνδεσης στο καλώδιο οπτικών ινών
2. Χρησιμοποιήστε ένα απογυμνωτή θήκης οπτικών ινών για να αφαιρέσετε τη θήκη του οπτικού καλωδίου.

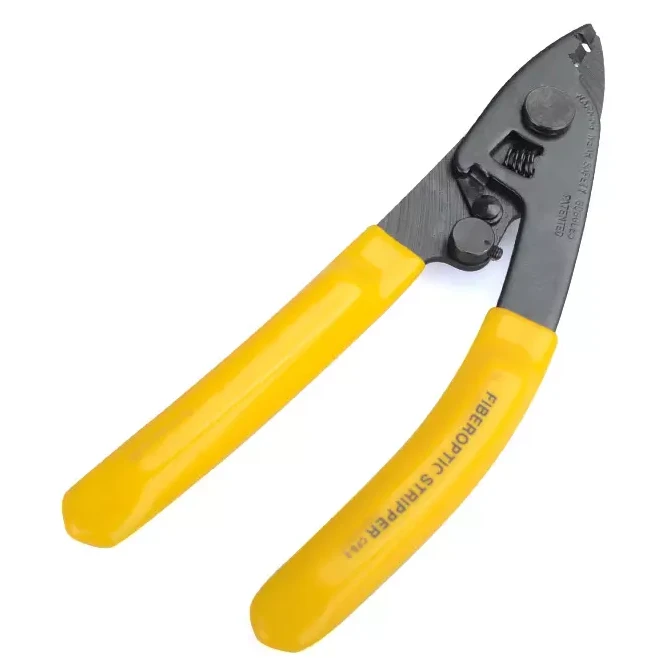

3. Στη συνέχεια χρησιμοποιήστε ένα απογυμνωτή Miller για να αφαιρέσετε την επένδυση και την επίστρωση της οπτικής ίνας.
Βήμα 3: Πολυμερίστε την εποξειδική κόλλα
Απαιτήσεις εξοπλισμού: φούρνος, κόλλα εποξειδικής ρητίνης, πνευματική σύριγγα, φυγόκεντρος
Η προσεκτικά αναπτυγμένη κάρτα ελέγχου καθιστά το ρομπότ διανομής τριών αξόνων της σειράς F έναν πραγματικά έξυπνο εξοπλισμό διανομής τριών αξόνων CNC, κατάλληλο για τη διαδρομή διανομής SC FC LC ST E2000 MU. (Ο μη τυποποιημένος σφιγκτήρας πρέπει να αγοραστεί ξεχωριστά) Κατάλληλος για αυτόματη διανομή κεραμικών φερουλών. Το μηχάνημα είναι εξοπλισμένο με κουμπιά ελέγχου βελόνας, τα οποία είναι πιο βολικά για εντοπισμό σφαλμάτων από παρόμοια προϊόντα.
|
Κλίμακα έγχυσης X/Y/Z (mm)
|
200/200/50
|
Λειτουργία οδήγησης
|
Σύγχρονη ζώνη + γραμμική ράγα οδήγησης ακριβείας
|
|
Μέγιστη φόρτωση Y-AXIS / Z-AXIS
|
8 κιλά/3 κιλά
|
Λειτουργία αντιστάθμισης κίνησης
|
3 άξονες (οποιαδήποτε διαδρομή εντός 3Droom)
|
|
Ταχύτητα κίνησης X&Y / Z (mm/sec)
|
0.1~800/350
|
Λειτουργία επεξεργασίας
|
Λειτουργικός πίνακας / Η/Υ
|
|
Αποσύνθεση
|
0.01mm/Άξονας
|
Εξωτερική διεπαφή ελέγχου
|
RS232
|
|
Επαναλάβετε την ακρίβεια
|
+/-0.02 mm/200
|
Εισαγωγή ηλεκτρικής ενέργειας
|
AC110/220V (επιλογή εσωτερικού διακόπτη) 300W
|
|
Λειτουργία εγγραφής προγράμματος
|
100 γκρουπ, 4000 βαθμοί/ομάδα
(υποστήριξη flashmemoryCOPY)
|
Θερμοκρασία περιβάλλοντος εργασίας
|
5-40 βαθμός
|
|
Εμφάνιση λειτουργίας
|
Πίνακας λειτουργίας LCD (320×240)
|
Υγρασία περιβάλλοντος εργασίας
|
20-90%
|
|
Μοτέρ
|
Μοτέρ υψηλής ακρίβειας Micro step από την Ιαπωνία
|
Μέγεθος (ΠxΒxΥ mm)
|
413×439×534
|
|
Τρόπος λειτουργίας
|
Από σημείο σε σημείο/συνεχής γραμμή
|
Βάρος (kg)
|
28
|
|
Δυναμικό
|
AC220-240V
|
|
Συχνότητα
|
50/60Hz
|
|
Εξουσία
|
1100W
|
|
Ακρίβεια θερμοκρασίας
|
±2 μοίρες
|
|
Τύπος ελέγχου θερμοκρασίας
|
Ηλεκτρικός τύπος
|
|
Μέγεθος
|
150*280*440 (MM)
|
|
Βάρος
|
15 κιλά
|
Βήμα 4: Πρεσάρισμα και γυάλισμα
●Μπορεί να επεξεργαστεί διάφορους τυπικούς συνδέσμους οπτικών ινών: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000 κ.λπ.
●Η ταχύτητα λείανσης (0-200RPM), ο χρόνος λείανσης και ο αριθμός των δίσκων λείανσης μπορούν να ρυθμιστούν ανά πάσα στιγμή. Το πλαίσιο λείανσης είναι 127 χιλιοστά και η κίνηση κινητήρα χωρίς ψήκτρες stepper DC καθιστά την απόδοση του εξοπλισμού πιο σταθερή.
●Ο μηχανικός συντονισμός υψηλής ακρίβειας, η ανεξάρτητη περιστροφή και η περιστροφή συνάδουν με την κίνηση, διασφαλίζοντας την ομοιομορφία και τη συνέπεια της ποιότητας λείανσης.
●Η βελτιωμένη αδιάβροχη απόδοση του προϊόντος και ο επαγγελματικός δομικός σχεδιασμός διασφαλίζουν την ασφάλεια και την αξιοπιστία του εξοπλισμού.
●Χρησιμοποιώντας νερό για άλεση, η εξανθρωπισμένη ρύθμιση παρέχει μια καλή προϋπόθεση.
●Η συμπίεση, η εκφόρτωση και η αντικατάσταση των σφιγκτήρων και των δίσκων λείανσης είναι βολική και γρήγορη.
●Η ποιότητα επεξεργασίας είναι σταθερή και το ποσοστό επισκευής είναι χαμηλό.
●Υψηλή απόδοση παραγωγής (μπορούν να παραλληλιστούν πολλές μονάδες για να σχηματίσουν μια γραμμή παραγωγής).
●Τα αναλώσιμα εξοικονομούνται και το κόστος λείανσης είναι χαμηλό.
|
Μέγεθος μηχανής
|
390*240*580 (MM)
|
|
Εργασιακό περιβάλλον
|
Θερμοκρασία 10 βαθμοί -40 βαθμοί
|
|
Σχετική υγρασία
|
15%-85%
|
|
Θορυβώδης χωρίς φορτίο
|
＜50db
|
|
Δονήσεις
|
Λειτουργεί 0.25g 5-100Hz 10min
Σταμάτησε 0.50 g 5-100Hz 10 λεπτά
|
|
Ανεκτό κρούση
|
50mm πτώση (η μία πλευρά αγγίζει το έδαφος)
|
|
Δυναμικό
|
220-230VAC 50Hz/60Hz
|
|
Εξουσία
|
115W
|
|
Ταχύτητα περιστροφής
|
0-200r/min
|
|
Η θερμοκρασία περιβάλλοντος είναι μεταξύ
|
-40 βαθμός -85 βαθμός
|
|
Σχετική υγρασία
|
15%-85%
|
|
δόνηση
|
1.0g5-100Hz45 λεπτά
|
Το καθαριστικό είναι κατασκευασμένο από πλέγμα ανοξείδωτου χάλυβα και συγκολλημένο αργό για τη βελτίωση του καθαριστικού αποτελέσματος.
Η δεξαμενή καθαρισμού είναι κατασκευασμένη από υψηλής ποιότητας ανοξείδωτο χάλυβα και σφραγίζεται με μία κίνηση. Δεν υπάρχουν συγκολλήσεις και έχει καλύτερη αδιάβροχη απόδοση.
Χρησιμοποιώντας εισαγόμενα εξαρτήματα υψηλής ποιότητας, η απόδοση μετατροπής ισχύος υπερήχων είναι υψηλή, η ισχύς είναι ισχυρή και το αποτέλεσμα καθαρισμού είναι καλό.
|
Εντός του μεγέθους υποδοχής
|
300*240*150 (MM)
|
|
Διαστάσεις
|
330*270*310 (MM)
|
|
Εντός της χωρητικότητας της δεξαμενής
|
9000 ml
|
|
Τάση τροφοδοσίας
|
AC220~240V 50/60Hz
|
|
Συχνότητα λειτουργίας
|
40KHZ
|
γυαλιστικό φιλμ
30UM-9UM-1UM-ADS. Τέσσερις μεμβράνες στίλβωσης γυαλίζονται σε τέσσερα βήματα σε τέσσερις μηχανές στίλβωσης.
Βήμα 5: Ελέγξτε την ακραία όψη του δακτυλίου
Ενσωματωμένος μετρητής τελικής όψης υψηλής ευκρίνειας
Ο ανιχνευτής τελικής όψης οπτικών ινών FOCC-400G είναι εξοπλισμένος με μια οθόνη υψηλής σταθερότητας εικόνας (οθόνη προβολής 10'').
Χρησιμοποιείται ειδικά για την ανίχνευση της ποιότητας λείανσης, της καθαριότητας ή διαφόρων ελαττωμάτων που παράγονται κατά τη χρήση των ακραίων επιφανειών σύνδεσης οπτικών ινών πολλαπλών καναλιών.
Ιδιαίτερα κατάλληλο για MTRJ, MPO, FC, APC και άλλες ανίχνευση βραχυκυκλωτήρα οπτικών ινών πολλαπλών πυρήνων και 8-βαθμού APC. Μπορεί να χρησιμοποιηθεί για την ανίχνευση συνηθισμένων οπτικών μονής λειτουργίας (SM), πολλαπλών λειτουργιών (MM) βύσματα ινών, σύνδεσμοι οπτικών ινών διατήρησης πόλωσης (PM) και άλλοι ειδικοί σύνδεσμοι οπτικών ινών.
Δοκιμάσιμα μοντέλα σύνδεσης συνδέσμων περιλαμβάνουν: FC/PC, FC/APC, SC/PC, SC/APC, ST/APC, LC/PC, LC/APC, MU, MTRJ, MPO, FA κ.λπ.
Το όργανο είναι εξαιρετικά καθαρό και μπορεί να μεγεθύνει έως και 400 φορές.
|
δυναμικό
|
DC12V
|
|
κέρδος
|
400 φορές
|
|
Βοηθητική πηγή φωτός
|
Blu-ray
|
|
Βοηθητική οθόνη
|
10 ίντσες
|
|
βάρος
|
4 κιλά
|
|
Μέθοδος λειτουργίας
|
Εγχειρίδιο
|
Βήμα 6: Δοκιμή απώλειας εισαγωγής και απώλειας επιστροφής
Απαιτήσεις Εξοπλισμού: Ελεγκτής απώλειας εισαγωγής και επιστροφής
Η αναβαθμισμένη έκδοση FOCC-9502 του ελεγκτή απώλειας επιστροφής εισαγωγής αναπτύχθηκε από την FOCC με την πολυετή εμπειρία παραγωγής και δοκιμών σε παθητικά εξαρτήματα οπτικών ινών και όργανα ελέγχου οπτικής επικοινωνίας, και αξιοποιώντας πλήρως τα πλεονεκτήματα εγχώριων και ξένων οργάνων και συνδυάζοντάς το με τις ανάγκες των εγχώριων πελατών. Ένα όργανο ανίχνευσης φωτός ακριβείας. Χρησιμοποιείται ευρέως σε δοκιμές απώλειας εισαγωγής και απώλειας επιστροφής καλωδίων οπτικών ινών, οπτικών παθητικών εξαρτημάτων και συστημάτων επικοινωνίας οπτικών ινών. Είναι ένα βασικό και ιδανικό όργανο δοκιμών που χρησιμοποιείται από κατασκευαστές, επιστημονικά ερευνητικά ιδρύματα και χειριστές για δοκιμές παραγωγής, έρευνα και ανάπτυξη και τεχνική συντήρηση κατασκευών.
Οι μοναδικές ρυθμίσεις τιμής συναγερμού απώλειας εισαγωγής και οι διαφορετικές έγχρωμες οθόνες βελτιώνουν σημαντικά την αποτελεσματικότητα της δοκιμής. Απλή λειτουργία και εξαιρετικά ισχυρός σχεδιασμός κυκλώματος, ακριβής ανίχνευση, ανάλυση και επεξεργασία μεγάλου δυναμικού εύρους και αδύναμων σημάτων. Η σύνδεση μήκους κύματος μεταξύ της μονάδας μετρητή ισχύος και της μονάδας πηγής φωτός μειώνει σημαντικά τα βήματα λειτουργίας. Ο μοναδικός σύνδεσμος πηγής φωτός είναι αποσπώμενος, βολικός και καθαρός σχεδιασμός και παρέχει έναν ολοκληρωμένο μετρητή ισχύος. Διαμόρφωση διεπαφής.
|
Δυναμικό
|
180-260V AC 50Hz
|
|
Θερμοκρασία εργασίας
|
+10 βαθμός - +40 βαθμός
|
|
Μέγεθος
|
3U*235*380 (mm)
|
|
Βάρος
|
<5kg
|
|
Μήκος κύματος εργασίας
|
850-1700nm
|
|
Κλίμακα δοκιμής
|
+5dB--80dB
|
|
Ακρίβεια δοκιμής
|
0.25dB
|
|
Σταθερότητα εξόδου
|
0.03 db/8 ώρες (@ 25 μοίρες)
|
|
Τύπος διεπαφής
|
FC/APC
|
|
Εμφάνιση αρχείου καταγραφής ανάλυσης
|
0.001dB
|
|
Γραμμικότητα (Ενσωματωμένη)
|
±{{0}}.04dB(+3~-55dBm) ±0,08dB(-55~-65dBm) ±0,2 dB(-65~-75dBm)
|
|
Λειτουργία δοκιμής
|
Γραμμικότητα και μη γραμμικότητα
|
Βήμα 7: Ελέγξτε ξανά την ακραία επιφάνεια του κεραμικού δακτυλίου πριν από τη συσκευασία
Αυτόματο μηχάνημα περιτυλίγματος
|
δυναμικό
|
AC220V
|
|
|
Συχνότητα ισχύος
|
50HZ/60HZ
|
|
|
ονομαστική ισχύς
|
80W
|
|
|
Προδιαγραφές περιέλιξης σύρματος δεσίματος
|
Μήκος συρμάτινου δέματος
65-100χιλ
75-120χιλ
120-160χιλ
|
Χρησιμοποιήστε την προδιαγραφή διαμέτρου σύρματος
Χρησιμοποιήστε τη διάμετρο φ5-25mm
Χρησιμοποιήστε τη διάμετρο φ15-30mm
Χρησιμοποιήστε τη διάμετρο φ25-45mm
|
|
Αριθμός πηνίων
|
Μπορεί να οριστεί μόνος σας (3-5 στροφές)
|
|
|
Γραβάτα
|
Πυρήνας από καουτσούκ
|
|
|
προστατευτική συσκευή
|
Ασφάλεια, συναγερμός βλάβης και διακοπή λειτουργίας
|
|
|
Διαστάσεις
|
45*390*580 (MM)
|
|
|
Βάρος
|
45 κιλά
|
|
Μπορείτε να ανατρέξετε σε αυτό το βίντεο για την κατά προσέγγιση διαδικασία παραγωγής.
