Το κέντρο δεδομένων πρέπει να αναβαθμιστεί στο 100G / 200G / 400G στο μέλλον. Οι χρήστες του κέντρου δεδομένων πρέπει να αντιμετωπίζουν πολλούς τύπους οπτικών ενοτήτων όπως IEEE, MSA ή ιδιωτικά προϊόντα. Δεν μπορούμε να προβλέψουμε αν θα χρησιμοποιηθεί στο μέλλον η παράλληλη μετάδοση ή η αμφίδρομη μετάδοση Ως μια σημαντική υποδομή δικτύου στο κέντρο δεδομένων, η καλωδίωση πρέπει να έχει ανοικτό χαρακτήρα, κλιμάκωση και ευελιξία για την υποστήριξη διαφορετικών εφαρμογών δικτύου στο μέλλον.
Η οπτική ίνα OM5 multimode είναι συμβατή τόσο με τις παραδοσιακές οπτικές μονάδες παράλληλης μετάδοσης όσο και με τις οπτικές μονάδες που υποστηρίζουν τη μετάδοση διπλής όψης και οι ίνες OM5 μπορούν να μειώσουν σημαντικά τον αριθμό των πυρήνων ινών και να αυξήσουν την απόσταση μετάδοσης. Ως εκ τούτου, από την άποψη του συνολικού επενδυτικού κόστους, της απόδοσης των επενδύσεων και του ελέγχου κινδύνων στο κέντρο δεδομένων. Μπορεί να φανεί ότι η ίνα OM5 είναι το προτιμώμενο μέσο μετάδοσης για οπτικές επικοινωνίες σε νέα κέντρα δεδομένων.
Πολυμορφική ταξινόμηση ινών

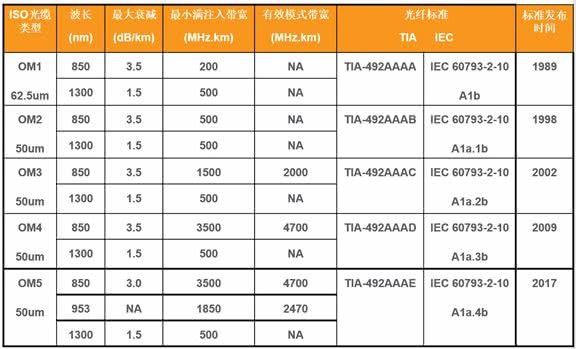

Από τη διάδοση του Ethernet κατά τη δεκαετία του 1990, οι πολλαπλές ίνες έχουν χρησιμοποιηθεί ευρέως σε σενάρια εφαρμογών μικρών αποστάσεων, συμπεριλαμβανομένων εμπορικών κτιρίων και κέντρων δεδομένων. Οι πολλαπλές ίνες έχουν αναπτυχθεί από την πρώτη γενιά του OM1 έως την σημερινή πέμπτη γενιά OM5. Η παραδοσιακή εξέλιξη τεχνολογίας οπτικών ινών OM1 έως OM4 είναι κυρίως κατά μήκος της διαχρονικής εξέλιξης του εύρους ζώνης (συμπεριλαμβανομένου του εύρους ζώνης εκπομπής υπερπλήρωσης LED OFL και LD εύρους ζώνης εύρους ζώνης EMB), με κάποιες διαταραγμένες τεχνολογίες Ethernet όπως το διπλό + διπλό μήκος κύματος BiDi και Η εμφάνιση της τεχνολογίας SWDM4 για σύντομη πολυπλεξία διαίρεσης μήκους κύματος απαιτεί επειγόντως έναν νέο τύπο πολυπάρχης οπτικής ίνας που μπορεί να υποστηρίξει μια ευρύτερη περιοχή μήκους κύματος μεταξύ 850-950nm και OM5 οπτικών ινών τέθηκε σε ισχύ. Προκειμένου να υποστηρίξουν τις αναδυόμενες εφαρμογές πολυπλεξίας διαίρεσης μήκους κύματος μικρού μήκους κύματος SWDM4 και διπλής διπλής όψης μήκους κύματος BiDi, οι TIA και ISO / IEC απελευθέρωσαν τα τεχνικά πρότυπα των πολυωνικών ινών ευρείας ζώνης TIA-492 AAAE και IEC60793-2-10 Α1a.4b OM5 το 2017, αντίστοιχα.
Η ίνα OM5 έχει μεγαλύτερη χωρητικότητα μετάδοσης
Το OM5 επεκτείνει την περιοχή μήκους κύματος που υποστηρίζεται από ίνες OM3 και OM4 στην πλάγια κατεύθυνση. Αν θεωρούμε ότι οι οπτικές ίνες πολλαπλών διαδρομών ως αυτοκινητόδρομος, η παραδοσιακή ίνα OM1, OM2, OM3, OM4 έχει ένα μόνο κανάλι, ενώ το OM5 έχει τέσσερα κανάλια και η χωρητικότητα μετάδοσης αυξάνεται τέσσερις φορές.
Η ίνα OM5 υποστηρίζει τις τελευταίες τεχνολογίες BiDi και SWDM
Από ιστορική άποψη, η παραδοσιακή ίνα multimode OM1 έχει σχεδιαστεί για 100M Ethernet, η ίνα multimode OM2 έχει σχεδιαστεί για 1G Ethernet, η ίνα multimode OM3 έχει σχεδιαστεί κυρίως για 10G Ethernet και οι ίνες multimode OM4 έχουν σχεδιαστεί κυρίως για παράλληλη μετάδοση. 100GBase-SR4, η ίνα multimode OM4 βελτιστοποιεί την καθυστέρηση διαφορικής λειτουργίας (DMD) των οπτικών ινών OM3 multimode κατά τη διάρκεια της υψηλής ταχύτητας μετάδοσης, οπότε η απόσταση μετάδοσης έχει βελτιωθεί σημαντικά.
Οι ίνες OM5 multimode υποστηρίζουν περισσότερα κανάλια μήκους κύματος, επομένως είναι πιο επωφελής η χρήση τεχνολογίας BiDi μήκους κύματος SWDM4 ή διπλού μήκους κύματος. Η ίνα OM5 είναι πλήρως συμβατή με τις παραδοσιακές οπτικές μονάδες 40GBase-SR4 και 100G Base-SR4. Μπορεί να υποστηρίζει διαφορετικές εφαρμογές στο κέντρο δεδομένων στο μέλλον.
Ίνα OM5
Χρησιμοποιήστε λιγότερες ίνες για να υποστηρίξετε εφαρμογές υψηλότερης ταχύτητας
Καθώς αυξάνεται η ταχύτητα του δικτύου δεδομένων, αυξάνεται επίσης ο αριθμός των πυρήνων ινών που απαιτούνται. Οι παραδοσιακές οπτικές ίνες OM3 και OM4 λειτουργούν κυρίως σε μήκος κύματος 850nm. Η οπτική ίνα OM5 μπορεί να υποστηρίξει 4 μήκη κύματος μεταξύ 850-950nm, οπότε η μετάδοση οπτικών ινών OM5 40/100 / 200G Ethernet απαιτεί μόνο δύο πυρήνες ινών και η οπτική ίνα OM5 υποστηρίζει 400G στο μέλλον. Ethernet, για εφαρμογές 400G Ethernet υψηλότερης ταχύτητας, όπως 400G Base-SR 4.2 (4 ζεύγη ινών 2 μήκη κύματος, κάθε κανάλι χρησιμοποιεί 50G PAM4) ή 400G Base-SR4.4 (4 ζεύγη ινών 4 μήκη κύματος, (σε σύγκριση με την πρώτη γενιά 400G Ethernet 400G Base-SR16 (16 ζεύγη ινών, κάθε κανάλι μεταδίδει 25Gbps), ο αριθμός των απαιτούμενων οπτικών ινών είναι μόνο τέσσερις φορές μεγαλύτερος από αυτόν των παραδοσιακών Ethernet .
Η ίνα OM5 υποστηρίζει μεγαλύτερη απόσταση μετάδοσης
Για την οπτική μονάδα 40G SWDM4, η απόσταση μετάδοσης των ινών OM3 είναι 240 μέτρα, η απόσταση μετάδοσης οπτικών ινών OM4 είναι 350 μέτρα, η απόσταση μετάδοσης των ινών OM5 είναι 440 μέτρα. για οπτική μονάδα 100G SWDM4, απόσταση μετάδοσης οπτικών ινών OM3 είναι 75 μέτρα, ίνα OM4 Η απόσταση μετάδοσης είναι 100 μέτρα και η απόσταση μετάδοσης ινών OM5 είναι 150 μέτρα. Για την οπτική μονάδα 100G eSWDM4 που πρόκειται να απελευθερωθεί από την Finisar, η απόσταση μετάδοσης της ίνας OM5 είναι 400 μέτρα. Για την υπομονάδα 40GBiDi, η απόσταση μετάδοσης οπτικών ινών OM3 είναι 100 μέτρα, η απόσταση μετάδοσης οπτικών ινών OM4 είναι 150 μέτρα, η απόσταση μετάδοσης ίνας OM5 είναι 200 μέτρα. για τη μονάδα 100GBiDi, η απόσταση μετάδοσης ίνας OM3 είναι 70 μέτρα, η απόσταση μετάδοσης οπτικών ινών OM4 είναι 100 μέτρα, η απόσταση μετάδοσης ίνας OM5 είναι 150 μέτρα.
Επειδή η οπτική μονάδα και η οπτική ίνα έχουν επαρκές περιθώριο, η πραγματική απόσταση μετάδοσης είναι πολύ μεγαλύτερη από την απόσταση μετάδοσης που δίδεται από τα διεθνή πρότυπα IEEE ή τη συμφωνία πολλαπλών προμηθευτών της MSA. Οι CommScope, Finisar και ExFO παρουσίασαν την οπτική μονάδα 100G SWDM4 της Finisar στον σύνδεσμο οπτικών ινών CommScope OM5 των 417 μέτρων με μετάδοση μηδενικού ποσοστού σφάλματος στη σύνοδο κορυφής της εγχώριας χρηματοπιστωτικής βιομηχανίας φέτος. Η δοκιμή προσομοιώνει τα πιο απαιτητικά έξι σενάρια σύνδεσης δικτύου. Ο σύνδεσμος ινών μήκους 417 μέτρων περιέχει έξι κουτιά από ίνες MPO / LC. Οι δείκτες δοκιμής των οργάνων δοκιμής ExFo περιλαμβάνουν σημαντικούς δείκτες, όπως ρυθμό σφάλματος δυαδικών ψηφίων, jitter και καθυστέρηση. Η δοκιμή δείχνει όλες Οι ενδείξεις βρίσκονται εντός του προκαθορισμένου εύρους.
Η απώλεια ινών OM5 είναι χαμηλότερη
Τα ISO και TIA εξέδωσαν τα τελευταία πρότυπα καλωδίωσης ISO 11801 3η και TIA / EIA.0-D το 2017, αντίστοιχα. Το νέο πρότυπο αφαιρεί τα παραδοσιακά πολυμέσα οπτικά καλώδια OM1, OM2 και προσθέτει οπτικά καλώδια πολυμέσων OM5 ευρείας ζώνης. Το ISO μειώνει την εξασθένιση του οπτικού καλωδίου OM5 από 3,5 dB / Km του προηγούμενου οπτικού καλωδίου OM3 και OM4 στα 3,0 dB / km και επιπλέον αυξάνει την απαίτηση εύρους ζώνης στο μήκος κύματος των 953 nm. Η τρίτη ομάδα εργασίας του ISO / IEC JTC1 SC25 WG3 συντάσσει προδιαγραφές καθοδηγητικών καλωδίων για τη μετάδοση εφαρμογών δικτύου υψηλής ταχύτητας σε πολυτροπικές ίνες. Αυτή η προδιαγραφή συγκρίνει OM3, OM4, 10/40/100/200 / 400G duplex και παράλληλες εφαρμογές δικτύου. Η απόσταση μετάδοσης της ίνας OM5 multimode συνιστάται για τα νεόκτιστα κέντρα δεδομένων.
OM5 Multimode Fiber Ecosystem
Ως φυσικό μέσο μετάδοσης για την επικοινωνία δεδομένων, οι οπτικές ίνες παρέχουν υποστήριξη για εξοπλισμό δικτύου. Η προώθηση των ινών OM5 είναι αδιαχώριστη από την υποστήριξη των κατασκευαστών εξοπλισμού δικτύου. Προς το παρόν, υπάρχουν δύο τεχνολογίες για τη μετάδοση δικτύων υψηλής ταχύτητας με μικρό αριθμό οπτικών ινών στην αγορά: BiDi και SWDM4. Οι κατασκευαστές εξοπλισμού που παρέχουν σήμερα BiDi περιλαμβάνουν FIT, Cisco, H3C, BroadCade, κ.λπ. Το SWDM4 αποτελεί ισχυρή συμμαχία πολλών προμηθευτών, συμπεριλαμβανομένων των Finisar, Lumentum, Dell EMC, H3C, Arista, Huawei, Hisense κλπ. Από την οπτική γωνία της οικολογικής αλυσίδας Ethernet, οι κατασκευαστές εξοπλισμού OM5 multimode fiber και BiDi και SWDM4 οικοσυστήματος. Με την αύξηση της αποστολής αυτών των συσκευών δικτύου 40 / 100G και την μαζική ανάπτυξη της ίνας OM5, το οικοσύστημα βαθμιαία ωριμάζει.
Δοκιμή ίνας multimode OM5
Οι δοκιμές οπτικών ινών OM5 multimode είναι ακριβώς οι ίδιες με τον παραδοσιακό εξοπλισμό δοκιμών οπτικών ινών OM3, OM4 και τις δοκιμές, οι χρήστες δεν χρειάζεται να αγοράσουν πρόσθετο εξοπλισμό δοκιμών.
